Граф денег

Русский · Қазақша (KZ) · English (EN)

Объяснимый анализ сети банковских переводов для AML-аналитика. Кейс «Граф денег: восстановление финансовой структуры организованной группы по транзакционной сети», хакатон HackAlem AI, команда Zzz Technology.

Инструмент отвечает на вопрос аналитика: «кого из 2 248 клиентов смотреть первым и почему». По графу переводов от 81 известного участника (seed) он назначает каждому узлу роль, кластер и приоритет, пишет обоснование с числами, показывает схему сети и позволяет проверить любой gid за десять секунд.

Все выводы системы — гипотезы для проверки, а не доказательства нарушений.

---

Быстрый старт для жюри

Нужен только Docker с Compose и интернет на время сборки.

git clone https://github.com/BAITC-Hacks/hack-bf176827-zzz-technology.git
cd hack-bf176827-zzz-technology
docker compose up --build

Через 1–3 минуты (сборка) откройте http://localhost:8080. При старте контейнер сам выполняет пайплайн, проверку выгрузок и поднимает интерфейс с API. Три CSV появятся на хосте в out/. Остановка: docker compose down.

Без Docker (нужен Go 1.25+): make demo — пайплайн, проверка и сервер со встроенным просмотрщиком. С React-интерфейсом дополнительно нужны Node.js 22+ и npm: make demo-full.

Пайплайн отрабатывает менее секунды, интернет и ключ LLM для воспроизведения не нужны.

[!IMPORTANT] Ключ OpenAI открывает AI-функции. Роли, приоритеты, кластеры и интерфейс работают без него. Чтобы задавать ассистенту новые вопросы и получать свежие справки по узлам, положите ключ в .env в корне репозитория до запуска: cp .env.example .env, затем OPENAI_API_KEY=sk-.... Docker и make подхватят его сами. Без ключа ассистент отвечает только на вопросы из кэша, а кнопка «Справка» показывает шаблон. Подробнее — раздел Опциональный AI-слой.

Соответствие ТЗ

Требование	Где проверить
Must have 1. Один запуск от parquet до трёх выгрузок, < 5 мин	docker compose up --build или make demo; лог «готово за …ms»; out/nodes_roles.csv, out/clusters.csv, out/top_nodes.csv
Must have 2. 2 248 строк, роль из словаря, role_score, evidence	make check печатает распределение ролей и завершается с кодом 0
Must have 3. Критерии ролей формальны и объяснимы	Таблица правил ниже и в методологии; в карточке узла метрики, сигналы и evidence с числами
Must have 4. Кластеры: размер, seed, оборот, гипотеза	out/clusters.csv, вкладка «Кластеры» в интерфейсе, GET /v1/clusters
Must have 5. Топ ≥ 20 с обоснованием и экран с направлением потоков	out/top_nodes.csv (30 строк), вкладка «Топ-30», поиск по gid, стрелки и подсветка входящих/исходящих
Явные ограничения данных учтены	Обрезанные обходом узлы не считаются стоками, seed не бывают транзитом и штрафуются в приоритете, см. раздел «Ловушки данных»
Артефакты	Репозиторий, README (ru/kz/en), три CSV, схема решения, сценарий демо
Запреты	Ни одного захардкоженного gid в правилах; ни одного чёрного ящика; внешних атрибутов клиентов нет; облако и платные сервисы для воспроизведения не нужны
Опционально	Обрыв обхода, временные паттерны, циклы и маршруты, дробление сумм, устойчивость сети, AI-ассистент, карточка узла, оценка полноты — см. методологию, разделы 6–9

Что реализовано

Аналитика (Go, детерминированно, < 1 с).

• Загрузка трёх parquet и проверка: агрегированные рёбра сходятся с транзакциями по парам, числу и суммам.
• Метрики узла: связи и суммы в обе стороны, доля транзита, PageRank (взвешенный, своя реализация), HITS, посредничество, seed напрямую и выше по цепочке, кластеры на входе, компонента, признаки по датам (быстрый транзит за 2 дня, синхронные плательщики, активные дни), возвратные циклы, устойчивые маршруты, дробление сумм.
• Шесть ролей по правилам с порогами, role_score, кластеры Louvain, priority_score по перцентилям, evidence до 200 символов с числами.
• Устойчивость сети: что произойдёт при изъятии топ-5/10/20.
• Экспорт трёх CSV по схеме ТЗ и graph.json; валидатор выгрузок cmd/check.

Интерфейс (React + cytoscape.js, отдаётся Go-сервером).

• Схема сети: направление стрелок, цвет = роль, размер = приоритет, seed ромбом, обрезанные узлы пунктиром; при выборе узла входящие красные, исходящие тёмные, поток анимирован бегущим пунктиром.
• Поиск по полному gid или префиксу, фильтры по роли и кластеру, режимы «Топ-30» и «Вся сеть», тумблер «Исключить периферию» прямо на схеме.
• Полоса выбранного узла: роль, получено, отправлено, удерживает, крупнейший перевод (кликабельный); наведение на «Получено» или «Отправлено» выводит это направление на передний план.
• Карточка узла: evidence, бейджи, ближайший seed выше по цепочке, «Куда смотреть дальше» (три кандидата), сигналы по 19 метрикам относительно всей сети, входящие и исходящие с отдельной группой «Периферия».
• Вкладки «Seed» (81 исходный участник и куда ушли деньги), «Топ-30», «Кластеры» с устойчивостью сети.
• Маршрут просмотренных узлов с номерами на схеме, «Назад» и «Очистить», сохраняется между сессиями.
• Уведомления, пустые состояния, скелетоны загрузки, тёмная тема по системной настройке.

AI-слой (опционально, OpenAI). Справка по узлу из четырёх блоков, гипотезы кластеров, ассистент с восемью инструментами по графу и контекстом выбранного узла и маршрута. Всё кэшируется в out/llm_cache.json (в репозитории), поэтому без ключа тексты воспроизводятся один в один.

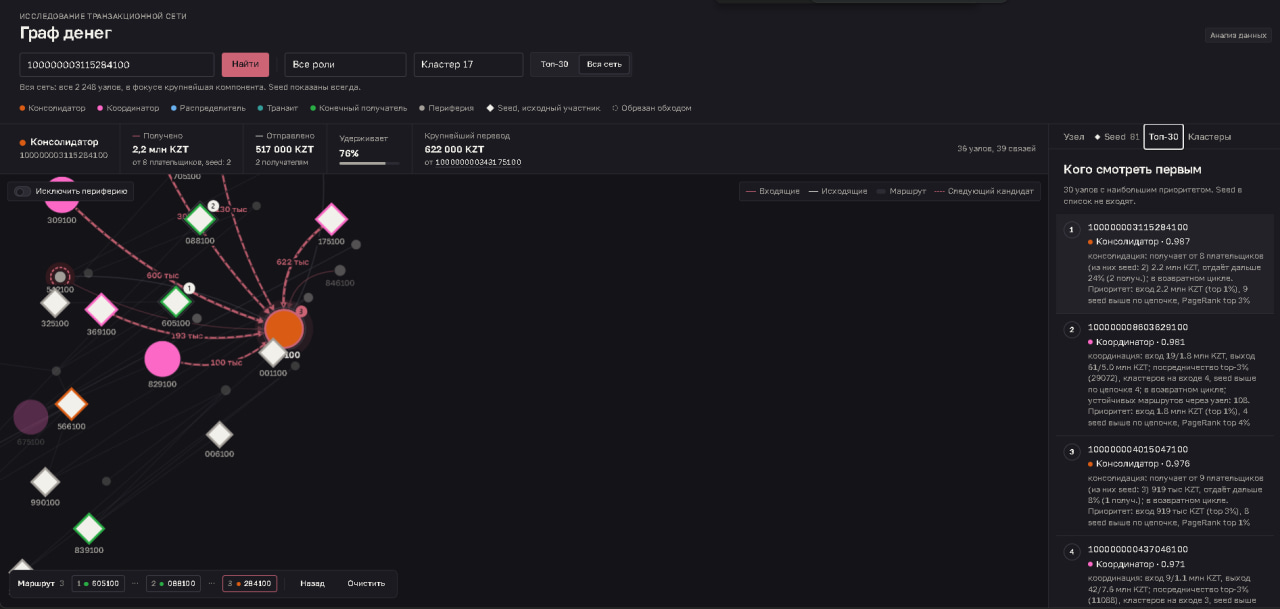

Топ-30: кандидаты для проверки с ролями, приоритетами и обоснованиями.

Как работает решение

flowchart LR
    D[3 parquet] --> L[Загрузка и проверка]
    L --> M[Граф и метрики]
    M --> C[Кластеры и паттерны]
    C --> R[Роли, evidence, приоритет]
    R --> E[nodes_roles.csv · clusters.csv · top_nodes.csv · graph.json]
    R --> A[Результат в памяти]
    A --> API[Fiber API /v1]
    API --> UI[React + cytoscape]
    A --> S[Ассистент и гипотезы]
    S <--> K[llm_cache.json]
    S -. только с ключом .-> O[OpenAI Responses API]

1. Пайплайн читает data/*.parquet, строит направленный взвешенный граф.
2. Считает метрики, кластеры и паттерны; правила назначают роли, формула — приоритет; пишет CSV и graph.json.
3. Веб-сервер выполняет тот же расчёт в памяти при старте и отдаёт API и интерфейс.
4. Аналитик ищет gid или идёт по топ-листу, смотрит связи, обоснование, кандидатов и кластер.
5. При наличии ключа получает справку и задаёт вопросы; без ключа — те же тексты из кэша.

Роли и приоритеты считает локальный алгоритм. LLM получает готовые факты и не назначает роли, кластеры или приоритеты. Два прогона пайплайна дают байт-в-байт одинаковые файлы.

Критерии ролей и пороги

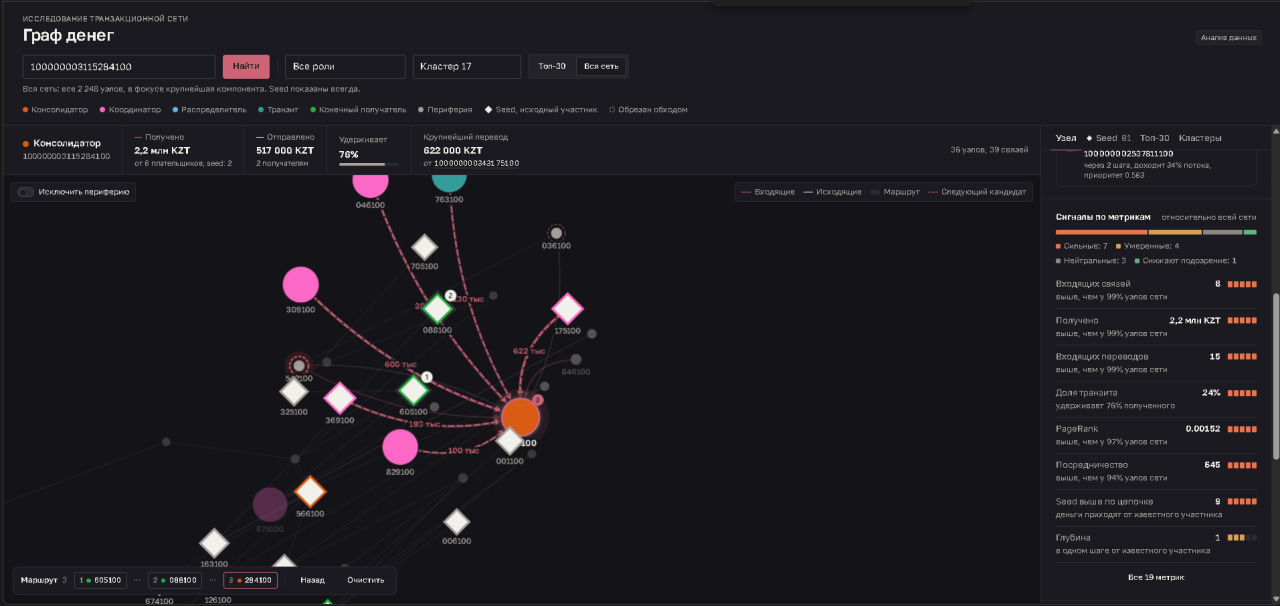

Метрики выбранного узла в сравнении со всей сетью помогают проверить обоснование его роли.

Для каждой роли считается скор 0–1 по правилу с порогом; роль узла — с наибольшим скором, role_score — этот скор. Если ни одно правило не набрало 0.5, узел — peripheral. Пороги выведены из распределений на данных.

Роль	Смысл	Условие	Скор	Кол-во
consolidator	собирает от многих и удерживает	плательщиков ≥ 3	min(1, in_deg/6) × (1 − min(1, pass_through)), +0.15 если платят ≥ 2 seed; у обрезанных обходом ×0.7	31
coordinator	связывает группы, кандидат в организаторы	вход ≥ 2, выход ≥ 2, betweenness ≥ P97, плательщики из ≥ 2 кластеров или ≥ 3 seed выше	0.5 + 0.5·(0.5·btw/P99 + 0.25·кластеров/3 + 0.25·seed/5)	43
distributor	веер на много получателей	получателей ≥ 5 и ≥ 2·плательщиков	min(1, out_deg/30), ×0.6 если плательщиков ≥ 3	16
transit	пропускает деньги насквозь	не seed, есть вход и выход, 0.7 ≤ pass_through ≤ 1.3	`0.5 + 0.5·(1 −	pass_through − 1
terminal	деньги пришли и остались, подтверждено	нет исходящих, узел ≤ 3-го колена (обход шёл дальше), плательщиков ≥ 2 или сумма ≥ 100 000	0.5·min(1, in_kzt/500 000) + 0.5·min(1, in_deg/3)	153
peripheral	признаков роли нет	иначе	1 − max(остальных)	1 900

Приоритет — взвешенная сумма перцентильных рангов по сети: 0.25·P(in_kzt) + 0.20·P(in_deg) + 0.15·P(seed выше) + 0.15·P(pagerank) + 0.10·P(betweenness) + 0.15·бонус роли (бонус: consolidator и coordinator 1.0, distributor 0.7, transit 0.5, terminal 0.4). Seed ×0.5 — они уже известны, цель — те, кто выше; обрезанные обходом ×0.7 — данные неполные.

Откуда взялись правила. Всё это наша разработка: стартовый код организаторов считал только степени, суммы, PageRank и pass_through, а ТЗ задавало словарь ролей и требование «формальное правило с порогом». Пороги выбраны по квантилям на данных: ≥ 3 плательщика и ≥ 5 получателей — верхние 5 % узлов, окно транзита 0.7–1.3 покрывает 72 узла с пропуском 0.8–1.2, порог посредничества — P97. Приоритет считается по перцентилям, а не по сырым значениям, чтобы одна сумма в 23 млн не задавила остальные факторы. Веса отражают порядок вопросов аналитика: куда стекаются деньги важнее, чем кто посредник. Устойчивость проверена: при любых сдвигах шести весов на ±0.05 (729 комбинаций) в топ-10 остаются не менее 7 узлов, в среднем 8.7, в топ-30 — не менее 26. Это эвристика без обучения: ground truth нет, поэтому качество проверяется объяснимостью каждого решения.

Evidence — фраза до 200 символов по шаблону роли, например: консолидация: получает от 8 плательщиков (из них seed: 2) 2.2 млн KZT, отдаёт дальше 24% (2 получ.); в возвратном цикле.

Ловушки данных и как они учтены

Особенность выгрузки	Решение
444 узла 4-го колена без исходящих — обход просто закончился	флаг truncated; они никогда не terminal, скор консолидатора ×0.7, приоритет ×0.7, пометка в evidence
1 091 узел 1–3 колена без исходящих — обход шёл дальше и ничего не нашёл	флаг verified_sink; только они могут быть terminal
У seed входящие занижены (граф собран от них)	seed не могут быть transit; приоритет ×0.5
Порог 5 000 KZT, дробление ниже не видно	признак structuring: ≥ 5 входящих и ≥ 60 % из них до 15 000 KZT (45 узлов)
16 компонент, 19 seed без рёбер	component_id у всех; изолированным seed — свой cluster_id

Сценарий проверки для жюри

1. Запустите docker compose up --build. В логе контейнера: распределение ролей и «готово за …ms», затем «http server started». make check внутри уже прошёл.
2. Откройте http://localhost:8080. Стартовый вид — топ-30 с соседями. Слева сверху на схеме тумблер «Исключить периферию», справа легенда потоков.
3. Введите 100000003115284100 и нажмите «Найти». Это консолидатор №1: 8 входящих (2 seed), 2 исходящих, получено 2 160 500 KZT, отправлено 517 000 KZT, удерживает 76 %. На схеме входящие стрелки красные, исходящие тёмные; в карточке — evidence, ближайший seed в 1 шаге, три кандидата «Куда смотреть дальше», сигналы по метрикам.
4. Нажмите на контрагента в списке или на кандидата. Узел добавится в маршрут внизу схемы и получит номер на схеме. «Назад» возвращает к предыдущему.
5. Откройте вкладку «Seed»: 81 исходный участник и куда ушли их деньги. Вкладка «Кластеры»: устойчивость (изъятие топ-20 отрезает 17 % оборота, компонент 16 → 75) и 88 кластеров с гипотезами.
6. Сравните с out/nodes_roles.csv: gid, роль, evidence совпадают с интерфейсом. gid — 18-значные числа, в Excel открывать как текст.

Разбор пяти узлов «за минуту» и вопросы ассистенту: docs/demo.md.

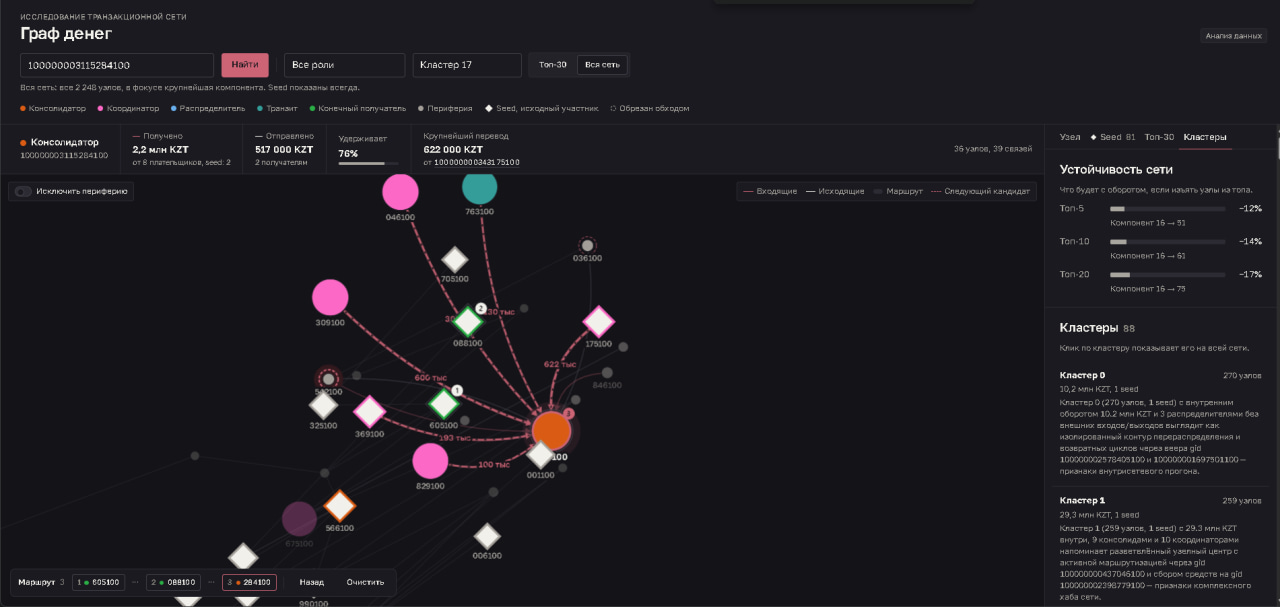

Вкладка «Кластеры»: гипотезы групп и влияние изъятия топ-5/10/20 узлов на оборот и связность сети.

Проверка через API

curl -f http://localhost:8080/v1/health
curl -f 'http://localhost:8080/v1/top?n=3'
curl -f http://localhost:8080/v1/nodes/100000003115284100
curl -f 'http://localhost:8080/v1/nodes/100000003115284100/ego?depth=2'
curl -f http://localhost:8080/v1/seeds
curl -f http://localhost:8080/v1/robustness
curl -f http://localhost:8080/v1/assistant/status

Swagger: http://localhost:8080/swagger/index.html. Все gid в JSON — строки: значения ≈ 1e17 не помещаются в точный целочисленный диапазон JavaScript.

Автоматические проверки

make pipeline   # out/*.csv, graph.json
make check      # 2248 узлов, роли из словаря, скоры в [0,1], evidence ≤ 200, кластеры, топ ≥ 20
make test       # Go: детерминизм анализа, ограничения ролей, фильтры графа, HTTP-контракты, инструменты ассистента

Производительность

Замер на поставляемом наборе (2 248 узлов, 3 119 рёбер, 4 840 переводов), собранный бинарник, 5 прогонов подряд:

Метрика	Результат	Требование ТЗ
Полный пересчёт от parquet до трёх CSV и graph.json	0,29–0,33 с	< 5 минут
Пиковая память (RSS)	~60 МБ	обычный ноутбук
Детерминизм	5 прогонов дают байт-в-байт одинаковые файлы	воспроизводимость

Повторить: go build -o bin/pipeline ./cmd/pipeline && /usr/bin/time -v bin/pipeline --data data --out out. Время сборки Go-бинарников и React-образа в Docker в замер не входит.

Данные и результаты

Поставляемый набор: 1–31 июля 2026, 2 248 клиентов, 3 119 рёбер, 4 840 переводов, 81 seed, оборот 365,9 млн KZT. Обход от seed по исходящим на 4 колена, только внутрибанковские переводы ≥ 5 000 KZT.

Файл	Поля
data/nodes.parquet	gid, depth, is_seed
data/edges.parquet	src, dst, sum_kzt, n_tx, depth
data/transactions.parquet	src, dst, date, sum_kzt

Результат	Схема
out/nodes_roles.csv	gid,role,role_score,cluster_id,priority_score,evidence + 20 колонок метрик
out/clusters.csv	cluster_id,n_nodes,n_seed,sum_kzt_internal,top_gids,hypothesis + компонента, потоки через границу, циклы, состав ролей
out/top_nodes.csv	rank,gid,role,priority_score,why — 30 строк
out/graph.json	nodes, edges, clusters, top, robustness для интерфейса
out/llm_cache.json	кэш ответов LLM; коммитится, чтобы результат воспроизводился без ключа

Итог на данных: 88 кластеров (8 с несколькими seed), топ-30 без единого seed, роли: 31 consolidator, 43 coordinator, 16 distributor, 105 transit, 153 terminal, 1 900 peripheral.

HTTP API

Метод и путь	Назначение
GET /v1/health	доступность сервера
GET /v1/graph?role=&cluster=&component=&top=30	граф с фильтрами; top=N — топ-N и их соседи, top=0 — вся сеть
GET /v1/nodes/{gid}	карточка: метрики, перцентили, контрагенты, ближайший seed, кандидаты
GET /v1/nodes/{gid}/ego?depth=1	окружение в обе стороны, глубина 1–2
GET /v1/top?n=30	топ приоритетов
GET /v1/clusters	кластеры с гипотезами
GET /v1/seeds	исходные участники и их крупнейшие получатели
GET /v1/robustness	устойчивость при изъятии топ-5/10/20
GET /v1/search?q=1000&limit=10	поиск gid по префиксу
GET /v1/assistant/status	доступен ли LLM и какая модель
GET /v1/nodes/{gid}/card	текстовая справка по узлу (by_llm: false — шаблон)
POST /v1/assistant	{"question": "...", "gid": "...", "route": ["..."]} → {answer, gids[]}; 503 без ключа
GET /graph.json	последняя выгрузка, резервный источник интерфейса

Опциональный AI-слой

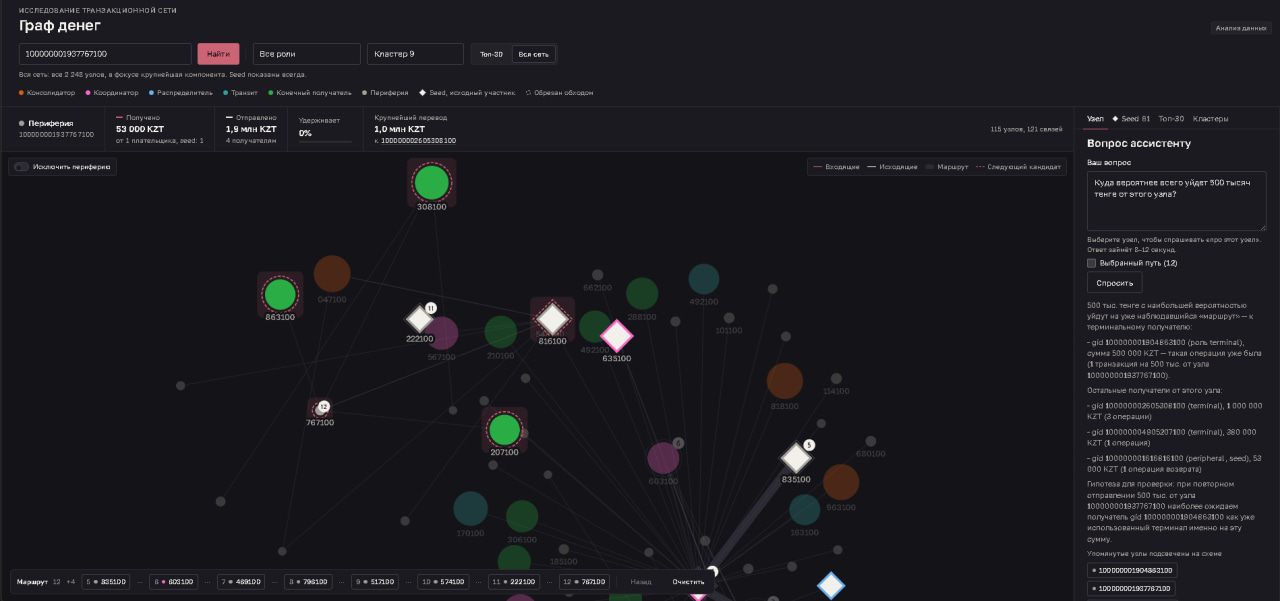

Ассистент отвечает на вопрос о движении денег по данным графа; упомянутые в ответе узлы подсвечиваются на схеме.

Единственная внешняя интеграция — OpenAI Responses API, модель по умолчанию gpt-5.1. Ключ задаётся переменной OPENAI_API_KEY в окружении или в файле .env в корне репозитория (шаблон — .env.example, make env создаёт его). Для Docker достаточно того же .env рядом с docker-compose.yaml: compose подставит ключ в контейнер при docker compose up. При запросах во внешний API уходят только обезличенные факты о графе и gid.

cp .env.example .env            # затем впишите OPENAI_API_KEY=sk-...
docker compose up --build       # или make demo — ключ подхватится автоматически

Без ключа работает всё, кроме новых вопросов ассистенту: роли, приоритеты, интерфейс, справки и гипотезы из кэша или по шаблону. Интерфейс сам скрывает недоступные AI-элементы по ответу 503.

go run ./cmd/pipeline --data data --out out --llm    # дозапросить гипотезы кластеров, которых нет в кэше
go run ./cmd/ask --card 100000003115284100           # справка по узлу
go run ./cmd/ask --q 'Кто собирает деньги с seed 100000000343175100 и 100000003684369100?'

LLM ничего не решает про роли: промпт требует ссылаться только на gid, формулировать гипотезы и не приписывать клиентам атрибуты, которых нет в данных.

Технологии

Компонент	Реализация
Бэкенд и CLI	Go 1.25, Fiber v2, Uber FX, Viper, zap, validator
Данные и графы	parquet-go, gonum (HITS, betweenness, Louvain), свой детерминированный PageRank
Фронтенд	React 19, Vite 7, cytoscape.js 3.30, CSS на токенах дизайн-системы, без CDN
API-документация	swag, Swagger UI
AI	OpenAI Responses API, файловый кэш
Запуск	Docker (один образ: React собирается внутри), Make
Хранение	parquet, CSV, JSON; результат анализа в памяти, без БД

Каталог	Назначение
cmd/pipeline, cmd/check, cmd/web, cmd/ask	пайплайн, валидатор, сервер, CLI ассистента
internal/data/models, internal/data/graph, internal/repo/dataset	модели, граф и индекс, чтение parquet
internal/services/analysis	метрики, роли, кластеры, приоритет, паттерны
internal/services/{pipeline,export,graph,hypotheses,assistant}	оркестрация, выгрузки, доступ для API, LLM-сценарии
internal/transport/http, internal/data/dto	хендлеры и JSON-контракты
pkg/llm, pkg/httperr	клиент OpenAI с кэшем, формат ошибок
frontend	React-интерфейс (frontend/src)
web	встроенный резервный просмотрщик
docs	методология, сценарий демо, схема, swagger
tests	black-box тесты анализа на реальных данных

Настройки

Несекретное — config/config.yaml, любой ключ переопределяется переменной окружения.

Переменная	По умолчанию
APP_PORT	8080
APP_DATA_DIR / APP_OUT_DIR	data / out
APP_DEBUG	false; true — цветные dev-логи и стектрейсы паник
OPENAI_API_KEY	пусто — LLM выключен
LLM_MODEL / LLM_BASE_URL	gpt-5.1 / https://api.openai.com/v1

Если порт 8080 занят: APP_PORT=8081 make demo или замените "8080:8080" на "8081:8080" в docker-compose.yaml. Для разработки интерфейса: make web в одном терминале и cd frontend && npm ci && npm run dev в другом (http://localhost:5173, прокси к API на 8080).

Ограничения

• Видна только выгрузка: без входящих seed извне, без переводов < 5 000 KZT, без потоков за 4-м коленом и вне банка. Отсутствие исходящих у узла 4-го колена не означает, что деньги остались.
• Роли — правила с порогами, не разметка. Ground truth нет, поэтому качество проверяется объяснимостью, а не accuracy; role_score — уверенность правила, не вероятность вины.
• Кластеризация на неориентированной проекции; направление учтено в ролях, а не в группировке.
• Детекция аномалий ограничена правилом дробления сумм.
• Тексты LLM могут ошибаться и должны проверяться по фактам; без ключа новые вопросы недоступны.
• Авторизации нет: конфигурация для локальной демонстрации.

Каких данных не хватает и какие запросы закрывают белые пятна — методология, раздел 9.

Масштабирование до ~1 млн узлов

Что изменится в подходе (реализация не требуется ТЗ):

• Хранение. Parquet в памяти заменяется колоночным хранилищем или графовой БД (Neo4j GDS, TigerGraph) либо Spark GraphFrames; 1 млн узлов и ~5 млн рёбер ещё помещаются в память Go, но пересчёт перестаёт быть секундами.
• Метрики. Степени, суммы и PageRank линейны. Betweenness O(V·E) заменяется аппроксимацией по сэмплу источников (Brandes–Pich) или локальным k-hop вариантом; циклы — длиной 3–4 и только вокруг кандидатов из топа.
• Кластеры. Louvain → Leiden, расчёт по компонентам параллельно.
• Инкрементальность. Новые выгрузки пересчитывают только затронутые компоненты; метрики хранятся с версиями, детерминизм сохраняется фиксированным порядком обхода.
• Интерфейс. Полный граф не рисуется: ego-подграфы и агрегаты по кластерам, серверная раскладка, индекс по gid.
• LLM. Те же инструменты ассистента поверх БД; кэш ответов с TTL.

Материалы

• Методология: ловушки данных, метрики, правила ролей, кластеры, приоритет, паттерны, LLM, полнота, масштабирование.
• Сценарий демо: пять узлов с разбором «за минуту», вопросы ассистенту, ответы на типовые вопросы жюри.
• Схема решения: данные → метрики → роли → интерфейс.
• Интерфейс для разработки.

Публичный адрес развёрнутой версии не предоставляется; способ демонстрации — локальный запуск.
