Граф денег

Локальное рабочее место AML-аналитика банка: превращает обезличенную выгрузку переводов в объяснимую очередь проверки, показывает структуру сети и помогает исследовать движение денег.

Проблема: известны 81 исходный клиент, но сеть содержит 2248 узлов. Ручной просмотр связей затрудняет поиск точек консолидации, распределения и транзита. Проект отвечает на вопрос: «Кого проверить первым, почему и какие связи это подтверждают?»

Все роли и оценки — гипотезы для ручной проверки, а не утверждения о виновности. Основная аналитика работает локально без API-ключей; внешний AI подключается отдельно.

Начать: после установки Python и Node.js выполните python3 run.py из корня проекта. Исходные данные уже включены в data/. Полная инструкция — установка и запуск, пример для жюри — как проверить решение.

Что реализовано

Возможность	Что получает аналитик
Воспроизводимый расчёт	Один запуск от трёх parquet до трёх CSV и отчёта для интерфейса
Роли и приоритеты	Одна из шести ролей у каждого узла, оценки, объяснение и топ-50 для проверки
Сообщества	Louvain-кластеры с размером, числом исходных узлов, внутренним оборотом и гипотезой назначения
Интерфейс исследования	Полный поиск по gid, таблицы «Приоритеты» и «Вся выборка», фильтры ролей, кластеров, seed и границы
Направленный граф	Окрестность выбранного узла, роли, направление потоков; выбор ребра раскрывает точную сумму и число переводов
Карточка участника	Причины роли и приоритета, потоки, связи, исходные расчётные свидетельства и следующие запросы данных
Учёт обрыва выборки	Явные предупреждения для четвёртого колена и неполных входов seed; изоляты остаются в расчёте
Временные признаки	Исходящие через 1–2 дня после наблюдаемых входов, синхронные поступления и пики активности
Маршруты и возвраты	Ограниченный поиск A→B→C и циклов длиной 2–3 с датами, признаками повторения и оговорками
Аномальные профили	Сравнение с узлами того же колена и анализ наблюдаемых сумм около порога выгрузки
Устойчивость сети	Сценарии удаления первых N узлов приоритета, N=0…20, с изменением связности и числа изолятов
AI-ассистент, опционально	Вопросы о методике, приоритете узла и общих получателях; реальные вызовы LLM-инструментов и проверяемые ссылки

Как работает решение

1. Программа читает data/nodes.parquet, data/edges.parquet, data/transactions.parquet и проверяет схемы, идентификаторы, суммы и число операций.
2. Строит направленный граф со всеми узлами, включая изоляты; рассчитывает метрики, роли, сообщества, приоритеты и дополнительные признаки.
3. Сохраняет nodes_roles.csv, clusters.csv, top_nodes.csv и report.json в output/.
4. Аналитик открывает «Участники», выбирает строку и читает причину приоритета. Через «Исследовать связи» переходит к графу, выбирает стрелку и видит подтверждающую сумму.
5. Проверяет ограничения выборки и временные признаки в карточке, выбирает следующий запрос данных и скачивает результаты через «Выгрузить CSV».

Поиск по gid работает по всей сети, даже при активных фильтрах списка. На узком экране связи представлены отдельными списками входящих и исходящих.

flowchart LR
  D["Данные: 3 parquet"] --> M["Проверка, графовые и временные метрики"]
  M --> R["Роли, сообщества, приоритеты и свидетельства"]
  R --> O["3 CSV + report.json"]
  O --> U["Локальный интерфейс: список → граф → карточка → экспорт"]

Технологии

Компонент	Используемые технологии
Расчёт и проверка данных	Python, pandas, pyarrow, NumPy
Графовые алгоритмы	NetworkX: направленный граф, достижимость, посредничество, Louvain
Интерфейс	React, TypeScript, Vite, Tailwind CSS, shadcn/ui и Radix UI; SVG-граф
Локальный сервер	Стандартная библиотека Python, HTTP на 127.0.0.1
Тестирование	unittest, независимые валидаторы parquet/CSV/JSON, Vitest, Testing Library, Playwright
Необязательный AI	OpenRouter API, маршрутизатор openrouter/free, разрешённые инструменты чтения отчёта

Версии Python-зависимостей закреплены в requirements.txt, frontend — в package-lock.json. Обученная ML-модель для ролей не используется. openrouter/free — маршрутизатор бесплатных моделей, а не фиксированная собственная модель проекта.

Архитектура проекта

Приложение разделено на пакетный расчёт и просмотр готового снимка. Выбор узла в браузере не запускает пересчёт. База данных и облачный кластер не нужны.

Путь	Ответственность
run.py	Подготовка окружения, сборка UI, расчёт, проверка или запуск сервера
data/	Три исходных parquet организаторов, включённые в репозиторий
solution/pipeline.py	Валидация входа, последовательность расчёта, сериализация результатов
solution/analytics.py	Метрики графа, правила ролей, приоритеты, сообщества
solution/temporal.py, routes.py, resilience.py, anomalies.py	Временные свидетельства, маршруты, сценарии удаления и аномалии
solution/server.py	Раздача сборки и разрешённых результатов, локальный API ассистента
solution/assistant.py	Вызовы LLM, ограниченные инструменты и проверка фактов/ссылок
frontend/src/	Проверка JSON-контракта, таблицы, граф и карточки
output/	Три обязательных CSV и JSON-снимок для UI
scripts/, tests/	Независимые проверки результатов и регрессионные тесты

В Python/CSV gid сохраняются как целые идентификаторы; в JSON и TypeScript — строки, чтобы длинные числа не теряли точность. Сервер слушает только loopback, не публикует корень репозитория и исходные parquet. Результаты и шрифты обслуживаются локально.

Подробнее: архитектура, контракты данных и API, устройство AI.

Установка и запуск

Требования

• Python 3.12+, кроме 3.14.1, с возможностью создания venv и установки пакетов через pip.
• Node.js 22.12+ с npm.
• Интернет при первой установке зависимостей. После подготовки расчёт и интерфейс работают без интернета; AI требует доступ к внешнему API.

Запуск одной командой

1. Скачайте или клонируйте репозиторий и откройте терминал в его корне, где находится run.py.

2. Выполните:

   python3 run.py


3. Откройте http://127.0.0.1:8000. Остановка — Ctrl+C в терминале сервера.

Команда создаёт .venv, устанавливает необходимые зависимости, собирает frontend, пересчитывает data/ и запускает приложение. Создавать FINANCE-CASE или переносить файлы не нужно. В Windows, если Python доступен как python, используйте python run.py; запуск на другой ОС отдельно не проверялся.

Ситуация	Команда из корня
Пересчитать и проверить без постоянного сервера	python3 run.py --check
Использовать подготовленные зависимости без скачивания	python3 run.py --skip-install
Порт 8000 занят	python3 run.py --port 8001
Проверить другую выгрузку с теми же схемами	python3 run.py --data /путь/к/каталогу --check

Подключение AI — необязательно

Основная аналитика, граф и CSV не требуют ключа. Для ассистента:

1. Создайте собственный ключ на OpenRouter.
2. Скопируйте .env.example в .env в корне и заполните OPENROUTER_API_KEY своим ключом.
3. Перезапустите python3 run.py и обновите страницу. Появится раздел «Ассистент».

.env исключён из Git. Ключ не передаётся браузеру. Чтобы явно отключить AI, задайте ASSISTANT_ENABLED=0. Платная модель не подставляется автоматически. Бесплатный провайдер имеет собственные ограничения доступности и запросов; отказ AI не мешает локальной работе.

Как проверить решение

Автоматическая проверка для жюри

Из корня репозитория:

python3 run.py --check

Ожидаемый результат: успешная сборка, расчёт и сообщения PASS независимых валидаторов. В output/ должны находиться три CSV и report.json; ожидаемые значения для включённой выгрузки приведены ниже.

Файл	Строк без заголовка	Колонки
nodes_roles.csv	2248	gid,role,role_score,cluster_id,priority_score,evidence
clusters.csv	91	cluster_id,n_nodes,n_seed,sum_kzt_internal,top_gids,hypothesis
top_nodes.csv	50	rank,gid,role,priority_score,why

Проверки повторно рассчитывают результат и сверяют его с parquet: все gid, суммы, количество операций, роли и ограничения, сообщества, ранги, временные признаки, маршруты, устойчивость и аномалии. Детерминированность проверяется для CSV и JSON без времени исполнения; отдельно проверяется HTTP-раздача выгрузок.

Повторяемый сценарий в интерфейсе

После python3 run.py откройте локальный адрес:

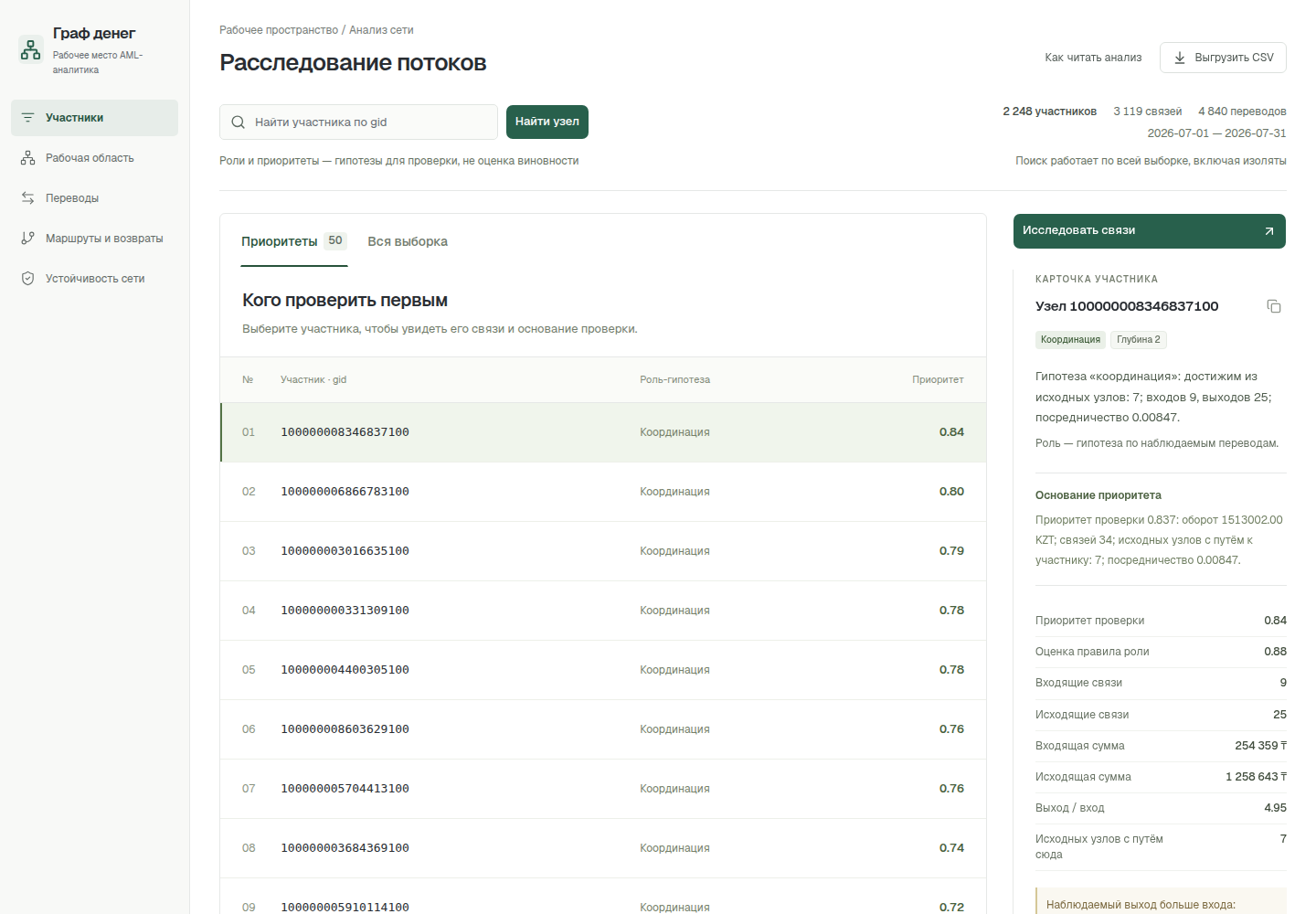

1. В «Участники → Приоритеты» выберите первую строку. Рядом должны быть основание приоритета и карточка; «Исследовать связи» открывает направленную схему.
2. Введите в поиск 100000008346837100: ожидаются гипотеза coordinator, приоритет 0.837198 в данных (0.84 в округлённом отображении интерфейса), 9 входящих и 25 исходящих связей. Выберите стрелку: рядом появятся отправитель, получатель, точная сумма и число переводов.
3. Найдите 100000003037476100: глубина 4, роль consolidator, вход 555 000 KZT, нулевой наблюдаемый выход. Карточка должна предупреждать об обрыве; роль terminal не присваивается только из-за нулевого выхода.
4. Найдите 100000000456947100: изолят, исходный узел, роль peripheral, приоритет 0. Узел не потерян, отсутствие связей объяснено.
5. Раскройте «Временные признаки» и «Какие данные запросить дальше». Затем проверьте фильтры во «Всей выборке» и скачайте три результата через «Выгрузить CSV».
6. При подключённом AI задайте «Как отбираются участники для приоритета?»: ожидается объяснение формулы со ссылкой на реальный балл. Для выбранного узла также проверен вопрос «Почему этот участник в приоритетах?».

Эти gid — примеры из включённых данных для демо, а не зашитые ответы алгоритма. Подробный сценарий пятиминутного демо содержит разбор трёх узлов; отчёт верификации фиксирует результаты и пределы проверки.

Дополнительные тесты

После обычного запуска, который подготовит зависимости, на Linux/macOS:

.venv/bin/python -m unittest discover -s tests -v
npm --prefix frontend test -- --run
npm --prefix frontend run build

В Windows путь к интерпретатору окружения — .venv\Scripts\python.exe. Для независимой браузерной проверки при установленном Chromium:

cd frontend
npx playwright install chromium
cd ..
.venv/bin/python scripts/verify_delivery.py --data data --out output --browser

Живая проверка общего получателя пяти источников при настроенном AI:

.venv/bin/python scripts/verify_assistant_live.py

Зафиксировано: 45 Python-тестов, 33 frontend-теста, 24 основных и 9 дополнительных браузерных проверок прошли. После переноса входов в корневой data/ повторно прошли python3 run.py --check, обычный python3 run.py и 24 основных браузерных проверки. Последние измеренные полные CLI-прогоны — 4,181 и 4,227 секунды, ниже 300 секунд. Это замеры на текущей машине, а не гарантия для любого оборудования. Чистая установка зависимостей проверялась с кэшем пакетов на той же машине.

Данные и внешние сервисы

Включённые данные

Источник — обезличенная синтетическая выгрузка организаторов кейса, предоставленная для хакатона. Исходные файлы находятся в data/ и читаются без изменения.

Файл	Строк	Поля
nodes.parquet	2248	gid, depth, is_seed
edges.parquet	3119	src, dst, sum_kzt, n_tx, depth
transactions.parquet	4840	src, dst, date, sum_kzt

Период — 1–31 июля 2026. Сумма наблюдаемых переводов — 365 890 012,01 KZT. Сохранены 81 seed, 19 изолятов, рассчитаны 91 сообщество и 35 слабосвязных компонент. Указанные в кейсе 16 компонент соответствуют компонентам с рёбрами; с 19 изолятами общее число равно 35.

Исходные персональные атрибуты отсутствуют, внешнее обогащение не выполняется. Для CSV top_gids разделены ;, текст evidence/why ограничен 200 символами. При открытии CSV в табличном редакторе импортируйте gid как текст, чтобы сохранить все цифры.

Внешние зависимости и AI

При первой установке pip/npm загружают пакеты. Во время обычного анализа внешних запросов нет; ресурсы интерфейса и шрифты обслуживаются локально.

При включённом AI локальный сервер отправляет запрос на https://openrouter.ai/api/v1/chat/completions с моделью openrouter/free. Провайдер получает вопрос, выбранный gid и ограниченные свидетельства из отчёта. Полные parquet не передаются. Сервер разрешает только инструменты чтения, проверяет ссылки и значения, а фактический ответ формирует по проверенным данным. Для общего получателя сумма и число плательщиков заново считаются по полному набору соответствующих рёбер.

Проверены реальные запросы: общий получатель пяти источников (179 500 KZT и пять ссылок на рёбра), причина приоритета узла и методика ранжирования. Проверка методики также пройдена через браузер. Лимиты приложения: 4 раунда, 20 строк на инструмент, 16 КБ свидетельств, 20 секунд. Неизвестные или неподтверждённые ответы могут быть отклонены. Промпт, инструменты, форматы API и ошибки описаны отдельно.

Критерии ролей и приоритетов

Подробная аналитическая модель объясняет выбор метода, пересечение ролей, особые случаи и ограничения проверки качества.

Для направленного графа i/o — число разных входящих/исходящих контрагентов, I/O — суммы входящих/исходящих переводов. p=O/I определён только при I>0 и is_seed=false; иначе null. boundary_censored=true при depth>=4. Число s — количество других seed, от которых существует направленный путь к узлу; сам seed не считается своим предком.

b — нормализованное посредничество (betweenness) на направленном невзвешенном графе: выборка k=min(128,n), seed=42. Сумма перевода — сила связи, поэтому она не используется как длина кратчайшего пути.

Правила применяются сверху вниз: первое совпадение выигрывает. Это обеспечивает одну роль каждому узлу и делает конфликтующие признаки явными.

Роль	Правило	role_score
coordinator	s>=3, i>=3, o>=2, b>0	0.6+0.4*min(s/10,1)
consolidator	i>=3 и (o<=2 или i>=2*o)	0.5+0.5*min(i/10,1)
distributor	o>=5 и o>=2*i	0.5+0.5*min(o/20,1)
transit	не seed, не граница, i>0, o>0, 0.8<=p<=1.2	max(0.5,1-abs(1-p))
terminal	не seed, не граница, I>0, p<=0.2	0.5+0.5*(1-p/0.2)
peripheral	ни одно правило не выполнено; в том числе изоляты	0.2

role_score ограничен [0,1] и округлён до 6 знаков: это сила выполненного правила, не обученная или откалиброванная уверенность. peripheral означает недостаток структурных свидетельств, а не отсутствие риска. Координатор — гипотеза о структурном посреднике; она не доказывает реальное управление сетью. На границе допустима гипотеза консолидации по наблюдаемым входам, но нулевой выход не делает узел terminal.

Приоритет проверки:

priority_score = 0.30*L(I+O) + 0.25*L(i+o) + 0.20*L(s) + 0.25*B
L(x) = log(1+x) / log(1+max(x))
B = b/max(b)

Максимумы берутся по всей наблюдаемой сети; при нулевом максимуме соответствующий вклад равен нулю. Итог округляется до 6 знаков; сортировка — по убыванию приоритета, при равенстве — по числовому gid по возрастанию. top_nodes.csv содержит первые 50 узлов (в меньшем наборе — все). Объяснение показывает оборот, связи, пути от seed и посредничество. Высокий приоритет означает полезность ручной проверки структуры, а не обвинение.

Сообщества: Louvain на неориентированной проекции, вес пары — сумма переводов в обе стороны, resolution=1, seed=42. Нулевые веса не участвуют в проекции; изоляты образуют отдельные сообщества. Номера сообществ задаются сортировкой по минимальному числовому gid. Внутренняя сумма учитывает каждое исходное направленное ребро внутри сообщества один раз; пять top_gids выбираются по приоритету и затем gid. При одинаковых входах и закреплённых версиях CSV побайтно воспроизводимы.

Гипотеза назначения сообщества опирается на количество consolidator/distributor/transit: сбор, распределение или транзит. Если лидирующий признак единственный либо встречается минимум вдвое чаще второго, выбирается его назначение; иначе указывается смешанный поток. Если все три счётчика нулевые, назначение не определяется. Объяснение содержит эти три числа и внутреннюю сумму, но не утверждает общий контроль участников.

Известные ограничения и масштабирование

• Нет размеченных ролей: accuracy, precision и recall не измерялись. Пороги — объяснимые эвристики, role_score не является вероятностью.
• Неполный граф: один банк, один месяц, только наблюдаемые исходящие переводы от 5000 KZT и обход до глубины 4. Входы seed неполны; выход > вход не описывает полный баланс. Отсутствие выхода на границе не доказывает удержание денег.
• Время не связывает деньги: признаки за 1–2 дня и совпадения внутри дня не доказывают происхождение средств. Внутридневной порядок неизвестен. Экран «Переводы» показывает агрегированные связи, не полный журнал отдельных банковских операций.
• Поиск маршрутов ограничен: до 20 путей и 20 циклов на начальный узел; до 2000 кандидатов на узел и 2000 комбинаций дат на маршрут. Усечение отмечено в отчёте. Отсутствие найденного маршрута не доказывает его отсутствия.
• Аномалии не доказывают дробление: операции ниже 5000 KZT невидимы. Сравнения выполняются внутри одного колена с исключением несопоставимых входов seed и выходов границы; правила и пороги описаны в методике.
• Устойчивость — условный сценарий: удаляются первые N узлов существующего рейтинга; это не поиск оптимального набора и не прогноз поведения участников.
• AI зависит от внешнего бесплатного провайдера: нужен собственный ключ, возможны лимиты, таймауты и отказ неподтверждённому ответу. Успех трёх сценариев не гарантирует ответ на любой вопрос. Без AI обязательные функции доступны.
• Локальный прототип: нет многопользовательской авторизации, потоковой загрузки, реальных банковских интеграций и проверенного промышленного развёртывания. Другой физический компьютер и другая ОС отдельно не проверялись.

Масштаб до ~1 млн узлов: текущие NetworkX и полный JSON рассчитаны на объём кейса. Понадобятся чтение parquet по частям, компактные индексы и разреженные структуры графа, компилируемые операции, пакетная достижимость и контролируемое приближение посредничества. UI должен запрашивать ограниченные окрестности и страницы рейтинга вместо всего отчёта. Потребуются контроль доступа, наблюдаемость и атомарная смена снимков. Это описание необходимых изменений, а не заявление, что текущая версия уже проверена на миллионе узлов.

Развёрнутая версия

Публичная deployed-версия не опубликована в материалах проекта. Подтверждённый способ работы — локальный запуск по адресу http://127.0.0.1:8000; это адрес на компьютере запустившего приложение, а не публичная ссылка.
