Граф денег — ScreenMentor / HackAlem AI

Было разработано рабочее место AML-аналитика: три файла с банковскими переводами превращаются в очередь проверки счетов, направленный граф, гипотезы ролей и проверяемые факты. Аналитик видит, почему счёт получил приоритет, какие исходные переводы подтверждают признаки и каких данных не хватает для вывода.

Проблема и решение за одну минуту

В таблицах переводов трудно быстро увидеть общую картину и выбрать счета для проверки. При этом неполную выгрузку легко истолковать неверно: отсутствие исходящих не доказывает, что деньги остались на счёте.

«Граф денег» помогает пройти три шага: выбрать счёт → проверить переводы → сохранить результат. Сайт объясняет, что обратило на себя внимание, показывает связи и даты, открывает исходные строки и формирует справку. Оценки помогают организовать работу аналитика; они не устанавливают нарушение.

Начните с краткого описания для жюри или подробной инструкции пользователя. На самом сайте инструкция доступна по кнопке «Как пользоваться сайтом». Далее в README находятся технические сведения и команды запуска.

Материалы для знакомства и проверки

Работающий сайт и доступ

Открыть ScreenMentor «Граф денег»

Проект размещён в NVIDIA Brev, для сайта включён публичный доступ. Регистрация и пароль приложения не нужны. Откройте ссылку и начните с учебного набора: выберите счёт, изучите его связи и откройте исходные операции.

Если ссылка не открывается, воспользуйтесь локальным запуском ниже. Инструкция по обслуживанию сервера и настройкам доступа находится в DEPLOY_BREV.md. Исходные файлы кейса не включены в Docker-образ и открытый репозиторий.

Четыре пункта для проверяющего

Вопрос	Ответ и где проверить
Что решает продукт?	Помогает аналитику выбрать счета для проверки, проследить переводы и сохранить проверяемые основания. См. «Проблема и решение за одну минуту» выше.
Как запустить?	Открыть размещённый сайт либо выполнить команды раздела «Быстрый запуск» / «Docker». Для сервера — DEPLOY_BREV.md.
Какие технологии?	Python, FastAPI/Uvicorn — API; pandas, NumPy, PyArrow — таблицы и Parquet; NetworkX, SciPy — графовые вычисления; HTML/CSS/JavaScript и Cytoscape.js — интерфейс и карта; Docker — запуск, NVIDIA Brev — хостинг. Внешняя LLM не участвует в обработке переводов.
Как проверить решение?	Пройти сценарий ниже; автоматические проверки и воспроизводимый CLI-прогон описаны в разделе «Проверка».

Проверка сайта за пять минут

1. Открыть сайт без авторизации. Уточнить название набора: в учебном примере используются искусственные данные.
2. Выбрать счёт из очереди, прочитать роль и основания приоритета; найти этот же счёт по полному ID.
3. Открыть карту, перейти к соседнему счёту и вернуться кнопкой истории. Проверить подписи ID и направление связей.
4. Нажать «Проверить переводы этого счёта», открыть исходную операцию, сопоставить сумму и дату с объяснением; прочитать ограничения вывода.
5. Скачать XLSX, проверить полный ID, суммы, выравнивание и границы ячеек. Открыть справку по выбранному счёту. Для конкурсного формата отдельно скачать CSV и manifest.
6. Для проверки на новом наборе загрузить три разрешённых файла Parquet. Сопоставить число счетов, результаты и исходные строки; повторить CLI-прогон по инструкции ниже. Подробный сценарий — DEMO_SCRIPT.md.

Материал	Что в нём найти
Полный обзор возможностей	Все пользовательские функции, детали навигации, оформления, точности, ошибок и хранения; для чего они нужны и где реализованы
Инструкция пользователя	Действия на сайте, значения показателей, работа с картой, заметками и экспортом, устранение затруднений
Описание для жюри	Проблема, решение, проверяемые отличия и границы выводов
Отчёт Word	Оформленный обзор проекта со схемой решения, иллюстрациями и результатами проверок
Текст отчёта	Доступная в репозитории текстовая версия отчёта
Сценарий защиты	Пятиминутная демонстрация с живым расчётом и разбором нескольких счетов
Размещение в NVIDIA Brev	Использование кредита, выбор сервера, Docker, HTTPS-ссылка и доступ жюри

Почему интерфейс устроен именно так

Навигация. Три шага связывают очередь, проверку переводов и результат. Поиск работает по полному ID и части номера во всём наборе; счётчик показывает, сколько найдено и сколько отображено. На карте есть возврат к прежним счетам, переход вперёд и последние три позиции истории. История просмотра подписана отдельно от денежного маршрута. Настройки и выбранный счёт восстанавливаются после обновления, пока запуск доступен.

Читаемая карта. Стрелки показывают направление, цвет — предполагаемую роль, форма и рамка — стартовый статус и границу данных. Идентификаторы включены по умолчанию; при совпадении окончаний подписи удлиняются. При наведении видны полный ID и ближайшие связи. Направления поступления и отправления, глубина в один или два перехода и постепенное раскрытие 30–400 узлов позволяют изучать окружение по частям. Кнопки масштаба и «Вписать граф» доступны без колёсика; вписывание работает внутри области карты.

Понятные объяснения. Краткий наблюдаемый факт, ограничения и следующее действие стоят перед техническими деталями. Формулы доступны в раскрываемом блоке. Подсказки объясняют разницу между операциями и связями, баллами и вероятностью, оборотом и уникальными деньгами. Логотип, единые подписи и адаптивная компоновка поддерживают узнаваемость и последовательность управления.

Точные и оформленные результаты. XLSX содержит четыре листа, явные текстовые ID, числовые оценки, закреплённые заголовки и фильтры листов результатов. Все ячейки выровнены по центру по вертикали и горизонтали и имеют границы; объяснения переносятся. CSV сохраняют конкурсный формат и не поддерживают оформление. PNG передаёт текущий вид карты, HTML-справка — основания и ограничения одного счёта. Личные заметки в аналитические выгрузки не включаются.

Продолжение работы и ошибки. Избранное, этапы, заметки и сравнение двух счетов отделены от расчёта. Наборы различаются по хешам входов. При отказе браузерного хранилища показано предупреждение; при быстрой смене счёта устаревшие ответы не подменяют новую карточку. Учебный пример открывается в отдельной вкладке. Инструкция описывает также утрату запуска, ограничения карты и особенности Excel.

Подробное поведение и ограничения каждой детали приведены в PROJECT_FEATURES.md. Понятность интерфейса проверялась функциональными браузерными сценариями; исследования с AML-аналитиками пока не было.

Кейс №3 «Граф денег»: условие организатора. Репозиторий проекта ScreenMentor.

Что работает

• Загрузка nodes.parquet, edges.parquet, transactions.parquet; проверка схем, ссылок, сумм и количества переводов.
• Расчёт по всем счетам, включая изолированные: шесть ролей, выраженность признаков, приоритет, сообщества Louvain.
• Поиск по полному или частичному gid, фильтры по роли и сообществу; окружение в один или два шага, фильтр направлений поступления/отправления, денежные стрелки и агрегаты. На карте сначала до 30 счетов, раскрытие по 30 до 400; подсветка ближайших связей, полный ID при наведении, включаемые подписи, собственные кнопки истории переходов.
• Карточка с разложением приоритета, исходными операциями и номерами строк, ограничениями и следующими проверками.
• Три конкурсных CSV и manifest.json с хешами входных файлов и параметрами.
• XLSX для Excel: все результаты на отдельных листах, точные текстовые gid и кириллица без настройки импорта.
• Разбор цепочек от seed с проверкой последовательности дат; хронология входящих/исходящих по дням.
• Переход от отдельного признака к конкретным операциям, подсветка подтверждающих связей.
• Восемь вариантов изменения весов, сравнение топ-20 с очередями по обороту и числу связей.
• Самостоятельная HTML-справка по счёту с графом и источниками, пригодная для печати в PDF.
• Локальный помощник с четырьмя вопросами по рассчитанным фактам и ссылками на операции.
• Избранное, личные заметки и этапы проверки в браузере; отдельное хранение по хешам входных файлов.
• История последних 30 переходов, восстановление фильтров и текущего доступного запуска после обновления.
• Сравнение двух счетов по готовым показателям; PNG текущей карты с контекстом и легендой.
• Учебный сценарий из пяти шагов на отдельном синтетическом наборе, открываемый в новой вкладке.
• Локальная работа без платных API и GPU. Синтетический пример встроен; закрытые данные организатора в репозиторий не включены.

В текущем MVP нет языковой модели: анализ выполняют графовые алгоритмы и явные правила. Помощник отвечает на четыре заданные темы, свободный чат не реализован. role_score — выраженность признаков, а не вероятность класса. Приоритет не является оценкой виновности. Публичная размещённая версия пока не настроена.

Быстрый запуск

Python 3.12 (проверенная среда), интернет нужен только для установки зависимостей. Команды выполняются из корня репозитория. JavaScript-библиотека для графа уже включена, Node.js для запуска не требуется.

Windows PowerShell:

python -m venv .venv
.venv\Scripts\python.exe -m pip install -r requirements.txt
.venv\Scripts\python.exe -m uvicorn backend.api:app --host 127.0.0.1 --port 8765

Linux / macOS:

python3 -m venv .venv
.venv/bin/python -m pip install -r requirements.txt
.venv/bin/python -m uvicorn backend.api:app --host 127.0.0.1 --port 8765

Откройте http://127.0.0.1:8765. По умолчанию создаётся явно подписанный синтетический набор. Для реальных данных нажмите «Загрузить файлы» и выберите три Parquet. Альтернатива — перед запуском задать папку:

$env:GRAPH_DATA_DIR='C:\path\to\data'
.venv\Scripts\python.exe -m uvicorn backend.api:app --host 127.0.0.1 --port 8765

Указывайте непосредственно папку с тремя файлами: в архиве организатора она может быть вложена в data (1)/data. Linux: GRAPH_DATA_DIR=/path/to/data .venv/bin/python -m uvicorn backend.api:app --host 127.0.0.1 --port 8765.

Только расчёт и конкурсные файлы

.venv\Scripts\python.exe -m backend.pipeline --demo --output artifacts/demo-result
.venv\Scripts\python.exe -m backend.pipeline --input 'C:\path\to\data' --output artifacts/case

Выберите одну команду: --demo для воспроизведения без данных организатора или --input для своего комплекта. На Linux замените путь к Python на .venv/bin/python.

Docker

docker build -t money-graph .
docker run --rm -p 127.0.0.1:8765:8765 money-graph

Контейнер по умолчанию показывает синтетический набор. Для набора кейса примонтируйте каталог только для чтения в /data и задайте -e GRAPH_DATA_DIR=/data. 23 сентября 2026 года Linux-образ успешно собран в Docker Desktop; проверены запуск непривилегированным пользователем, volume результатов, пароль, API, интерфейс, инструкция, логотип и скачивание XLSX с 26 счетами учебного набора. Это локальная проверка контейнера. Приложение также размещено в NVIDIA Brev; ссылка находится в начале README. Пошаговый запуск в NVIDIA Brev.

Входные данные

Файл	Обязательные поля
nodes.parquet	gid: целое, depth: целое 0–4, is_seed: bool
edges.parquet	src, dst: целые; sum_kzt: число; n_tx: положительное целое; depth: 1–4
transactions.parquet	src, dst: целые; date: дата без часового пояса; sum_kzt: число

gid уникален; агрегированная пара (src, dst) уникальна. Все ссылки должны присутствовать в nodes. is_seed соответствует depth=0. Суммы неотрицательные, не более двух знаков после запятой. Проверка агрегатов использует целые тиыны. Неизвестные поля допускаются, но не используются. Несогласованные входы отклоняются с объяснением.

Одинаковые строки transactions сохраняются: отдельного идентификатора платежа в схеме нет, поэтому считать их ошибочными дублями нельзя. Идентификаторы счёта никогда не преобразуются в float: на сервере это точные целые, в JSON/браузере — строки. Для Excel скачивайте results.xlsx: gid и top_gids имеют явный текстовый тип ячейки. Оценки, суммы и количества — числовые значения, кроме сумм с более чем 15 значащими цифрами, которые сохраняются текстом ради точности. CSV остаётся машинным форматом; при импорте в Excel выбирайте UTF-8, разделитель «запятая», gid/top_gids как текст, десятичный разделитель «точка».

Лимиты прототипа: 20 000 узлов, 100 000 рёбер, 200 000 операций; загрузка до 15 МБ на файл и 30 МБ на комплект. Это ограничения входа, а не обещание одинакового времени на предельном размере. Последние 8 расчётов хранятся в памяти процесса, исходный запуск сохраняется. Файлы расчётов остаются локально в artifacts/; автоматическая очистка не реализована. Используйте один worker сервера.

Метод и воспроизводимость

1. Проверка файлов; SHA-256 каждого исходника. Строки платежей получают номер позиции в исходном Parquet, начиная с 1.
2. Направленный граф строится из всех nodes; ребро хранит сумму и число операций. Учитываются входящие/исходящие контрагенты, обороты и операции.
3. PageRank взвешен суммой переводов. Betweenness приближённый, по максимум 32 опорным узлам, seed=42; денежная сумма не используется как длина пути. Число стартовых ветвей — количество seed, из которых достижим счёт, включая сам seed.
4. Louvain: неориентированная проекция, веса двух направлений складываются, петли и нулевые веса не влияют на сообщества, seed=42. Изоляты остаются отдельными сообществами. Нумерация по минимальному gid сообщества.
5. Для каждой роли считается оценка по таблице ниже. Выбирается максимальная оценка при значении ≥0,5; иначе peripheral. При равенстве порядок лексикографический. Альтернативы ≥0,35 показаны отдельно.

Обозначения: cap(x)=min(x,1); in/out — количество контрагентов; it/ot — число операций; s — число стартовых ветвей; r — исходящая сумма / входящая сумма; L — число исходящих, за 1–2 календарных дня перед которыми было любое входящее; d — число активных дней исходящих; B — процентиль betweenness; c — число соседних сообществ, отличных от собственного.

Роль	Условие и оценка
consolidator / сбор	in≥3: 0,55 cap(in/12) + 0,30 cap(s/5) + 0,15 cap(it/24)
distributor / распределение	out≥5: 0,70 cap(out/25) + 0,30 cap(ot/40)
transit / транзит	Не seed; in и out>0; L>0; 0,5≤r≤1,5: 0,45 max(0,1−abs(r−1)/0,5) + 0,35 cap((L/ot)/0,5) + 0,20 cap(d/3)
terminal / предполагаемый конечный получатель	in≥2, it≥3, поступления минимум в 2 разных дня, out=0, depth<4, последнее входящее минимум за 3 дня до конца набора: 0,35 + 0,30 cap(in/5) + 0,15 cap(it/10) + 0,20
coordinator / связующее звено	s≥2, c≥2, B≥0,75, out>0: 0,50 B + 0,30 cap(s/5) + 0,20 cap(c/4)
peripheral / недостаточно признаков	Ни одна оценка не достигла 0,5; role_score=0

Приоритет от 0 до 1:

0,35 × (0,60 × percentile(PageRank) + 0,40 × percentile(betweenness))
+ 0,30 × cap(число стартовых ветвей / 5)
+ 0,20 × percentile(входящий + исходящий оборот)
+ 0,15 × role_score

Процентили считаются по всему набору, при равенстве — средний ранг; нулевые метрики дают нулевой вклад. Изолятам приоритет принудительно 0. Ранжирование по убыванию приоритета и точному gid для разрешения равенств. Пороги — эвристики MVP, не обученные параметры. Нет размеченных ролей, поэтому accuracy/F1 не заявляются. Тесты проверяют корректность вычислений и контрактов, а не качество выявления противоправных действий.

В методе 1.1 добавлены минимальные требования к временным признакам транзита и повторяемости поступлений для terminal. Один входящий перевод больше не даёт гипотезу terminal. На наборе кейса число таких гипотез изменилось с 1 021 до 42; transit — с 72 до 52. Это следствие более консервативных правил, а не доказанное улучшение точности. Пропущенные случаи и пороги требуют экспертной проверки. Экспорт и приоритеты разных версий метода могут отличаться.

Разбор цепочек, времени и устойчивости

Во вкладке «Цепочки переводов» строится по одному кратчайшему направленному пути от каждого достижимого seed до выбранного счёта, максимум 6 рёбер. Для выбранного seed дополнительно рассматриваются до 8 исходящих путей глубиной до 3. Показаны до 8 примеров; при равенстве порядок детерминирован. Альтернативные пути между той же парой не перебираются. Отсутствие последовательности у показанного пути не исключает её на другом.

Для фиксированного пути алгоритм выбирает самую раннюю подходящую операцию на каждом следующем ребре:

• Строго возрастающие даты: существует последовательность по дням.
• Только неубывающие даты: порядок внутри одного дня неизвестен.
• Ни одна неубывающая последовательность не существует: даты не подтверждают этот маршрут.

Даты сравниваются на календарном уровне, даже если загруженный набор содержит время. Суммы не сопоставляются как одни и те же деньги. Стрелки показывают агрегаты пары за весь период; список источников — отдельные выбранные платежи с датами, суммами и номерами строк. Вкладка «По дням» показывает фактические входящие и исходящие выбранного счёта. «Проверить факт» раскрывает только соответствующие входящие, исходящие или исходящие с поступлением за 1–2 дня; возможные предшествующие поступления доступны отдельно.

Во вкладке «Проверка приоритета» каждый из четырёх весов по очереди меняется на −20% и +20% относительно базового значения, затем все веса нормируются до суммы 1. Восемь сценариев показывают диапазон мест выбранного счёта и пересечение с базовым топ-20. Дополнительно доступны сравнения с сортировками только по обороту и по числу связей. Это анализ чувствительности к весам при фиксированных ролях/графе, не доверительный интервал и не валидация качества.

Справка содержит до трёх цепочек и до 200 операций выбранного счёта с явным указанием ограничения. Она не требует доступа к серверу после скачивания. «Открыть справку» → Ctrl+P позволяет сохранить PDF средствами браузера. Помощник использует те же функции анализа, показывает до 20 примеров операций и честно обозначен как локальный, без LLM.

Границы выводов

• Выборка кейса ограничена внутрибанковскими переводами от 5 000 ₸, месяцем и четырьмя коленами. Балансы и внешние поступления неизвестны.
• Счёт на четвёртом колене без исходящих не получает роль terminal. Для других счетов это всё равно только гипотеза; последние дни периода учитываются отдельно.
• out/in > 1 возможно при неполных входящих. Это не признак создания денег или некорректного баланса.
• Близость переводов по дням не доказывает, что дальше ушли те же деньги. Внутридневного времени в наборе нет.
• Сообщество Louvain не означает организацию; seed означает стартовый счёт анализа, а не установленную виновность.
• Сумма всех переводов содержит повторное движение средств, поэтому не является размером ущерба.
• Визуализация ограничивает окружение 100–400 узлами; число скрытых показано. Расчёт и CSV используют весь набор. При ограничении сохраняются промежуточные узлы, необходимые для связи с выбранным счётом. Направленные цепочки разбираются отдельно.

Выходные файлы

Файл	Поля
results.xlsx	«Приоритеты», «Все счета», «Сообщества», «О выгрузке»: полный комплект результатов с явными типами ячеек
nodes_roles.csv	gid, role, role_score, cluster_id, priority_score, evidence (до 200 символов)
clusters.csv	cluster_id, n_nodes, n_seed, sum_kzt_internal, top_gids (до 5 через ;), hypothesis
top_nodes.csv	rank, gid, role, priority_score, why
manifest.json	Размеры, период, предупреждения, время расчёта, хеши, версия метода, параметры

Top содержит первые 100 счетов либо все, если их меньше. Таким образом для набора с ≥20 счетами требование минимум 20 выполняется. CSV — UTF-8 с BOM, разделитель «запятая», десятичный разделитель «точка»; схема полей сохранена. BOM помогает Excel распознать кириллицу, но не запрещает ему округлять длинные числа: для обычного открытия используйте XLSX. В интерфейсе номер сообщества отображается с 1, в CSV/API/XLSX cluster_id начинается с 0.

Шаблон XLSX создан с @oai/artifact-tool, сохранён в backend/assets/export-template.xlsx. Экспорт заполняет стандартные OOXML-ячейки библиотеками XML/ZIP из Python: Node и Excel на сервере не нужны. Исходный скрипт шаблона — scripts/build-export-template.mjs (только для сопровождения шаблона). Тесты читают полученный XLSX независимой библиотекой openpyxl и проверяют строки, типы, кириллицу и значения.

Проверка

.venv\Scripts\python.exe -m pip install -r requirements-dev.txt
.venv\Scripts\python.exe -m pytest -q

35 тестов: точность gid в CSV/JSON/XLSX, типы ячеек Excel, кириллица и BOM, изоляты, граница глубины, повторяющиеся платежи, независимость результатов от порядка строк, некорректные суммы/ссылки/типы, загрузка, поиск, экспорт и открытый доступ без авторизации; дополнительно сбор, распределение, транзит с правильным/обратным/однодневным порядком, единичный получатель, повторные поступления, ссылки цепочек на реальные строки, дневные суммы, устойчивость без изменения базового результата, экранирование HTML-справки и связность ограниченного графа. Дополнительно проверены восстановление метаданных запуска и изоляция учебного примера от рабочего набора. Направленное окружение проверено для одного и двух переходов на каждом счёте учебного набора: до применения лимита и после него, включая сохранение пути к выбранному счёту. Все проходят. Есть предупреждение Starlette о будущей миграции TestClient с httpx; текущие зафиксированные версии работают.

Экспорт дополнительно открыт и сохранён установленным Microsoft Excel: все 2 248 идентификаторов счетов и объяснения проверены без изменений. После сохранения проверены все 2 439 строк трёх листов результатов (2 248 счетов, 100 приоритетов, 91 сообщество), включая числовые поля. Новый полный CLI-прогон с XLSX занял 0,931 с на той же локальной среде.

Дополнительная браузерная проверка при запущенном сервере: npm install --no-save playwright, npx playwright install chromium, node tests/browser-smoke.cjs, node tests/browser-investigation.cjs и node tests/browser-usability.cjs и node tests/browser-workspace.cjs, node tests/browser-graph-navigation.cjs. Проверяются поиск точного gid, исходные операции, граф, скачивание XLSX, цепочки, факты, устойчивость, помощник, открытие/скачивание справки, смена выбранного счёта во время запросов и ширина экрана от 390 до 1600 px. Дополнительно проверяются подсказки, сброс фильтров, кнопки масштаба, вписывание графа, возврат к окружению, управление вкладками с клавиатуры и встроенная инструкция. Это функциональные проверки интерфейса; исследования удобства с AML-аналитиками пока не проводились. Поддерживаются BASE_URL, PLAYWRIGHT_MODULE, CHROMIUM_PATH. Отдельная проверка навигации карты покрывает нажатие на узел, возврат и переход вперёд, направления, лимиты, наведение, восстановление настроек и различение совпадающих окончаний ID. Проверка workspace использует Python из .venv (можно переопределить переменной PYTHON), создаёт два искусственных набора с одинаковыми ID и разными суммами и проверяет независимость заметок, перезагрузку, историю, сравнение, PNG, обучение, отказ браузерного хранилища и неизменность CSV. Скриншоты и входные примеры сохраняются только в игнорируемый artifacts/.

На локальном наборе организатора проверены 2 248 узлов, 3 119 рёбер и 4 840 операций; сохранены 19 изолятов и 97 одинаковых строк платежей. Один CLI-прогон занял 1,731 с, прогон при запуске сервера — 0,745 с. Это измерения локальной Windows-среды, а не гарантия для любого оборудования; повторить замер можно командой pipeline. Полный расчёт укладывается в требование 5 минут на проверенном наборе.

После обновления до метода 1.1 полный CLI-прогон занял 0,753 с. Цепочки, справки и устойчивость вычисляются отдельно по запросу. На этом наборе состав топ-20 совпал во всех восьми вариантах весов; пересечение с рейтингом по обороту — 7 из 20, по числу связей — 13 из 20. Эти результаты характеризуют чувствительность и различие очередей, а не качество выявления.

Личные отметки отделены от аналитики: localStorage с ключом из SHA-256 трёх входных файлов; заметки не передаются серверу и не включаются в аналитические выгрузки. Настройки вида хранятся отдельно от заметок; sessionStorage запоминает активный запуск текущей вкладки. Доступность загруженных запусков ограничена памятью сервера (до восьми, исходный сохраняется); после перезапуска требуется повторная загрузка. Записи браузера привязаны к адресу сайта, не являются общей базой команды и могут быть удалены при очистке браузера.

При добавлении инструментов рабочего места выполнено сравнение с версией до изменений на наборе кейса (2 248 счетов) и синтетическом примере (26 счетов): полные результаты по счетам и группам совпали, все три конкурсных CSV побайтно идентичны. Эти проверки подтверждают сохранение расчётов, а не точность классификации реальных нарушений.

Архитектура и эксплуатация

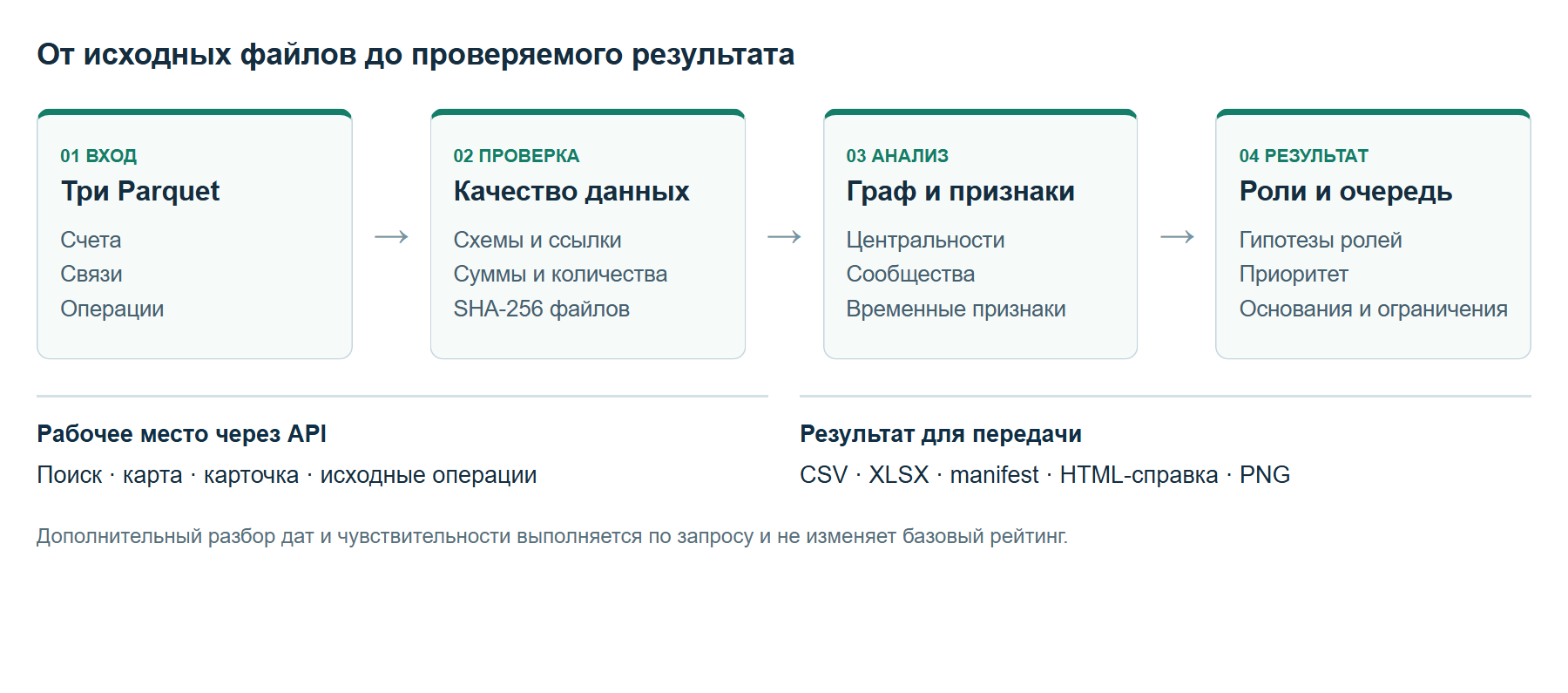

Схема: исходные файлы → проверка данных → граф и признаки → роли, группы и приоритет → API → интерфейс и выгрузки. Она показывает, как связаны данные, расчёт и пользовательский интерфейс. Описание архитектуры и ограничений.

backend/engine.py — проверка, признаки, роли, сообщества, CSV; backend/pipeline.py — CLI; backend/api.py — FastAPI и загрузка; backend/investigation.py — цепочки, источники, хронология, устойчивость и объяснения; backend/report.py — самостоятельная HTML-справка; backend/demo.py — синтетический пример; frontend/ — HTML/CSS/JavaScript и Cytoscape.js; tests/ — проверки.

Основные API: GET /api/initial, GET /api/demo (отдельный кешируемый учебный набор), GET /api/runs/{id} (восстановление доступного запуска), POST /api/analyze, GET /api/runs/{id}/nodes, /nodes/{gid}, /graph, /clusters, /exports/{name}. Интерактивная схема API — /docs.

Дополнительно для /api/runs/{id}/nodes/{gid}: /investigation, /stability, /assistant?topic=priority|role|chronology|next, /report (просмотр) и /report?download=true (скачивание). Расчёты разбора выполняются по запросу и не меняют исходный рейтинг или CSV.

Для размещения: HTTPS на reverse proxy, один worker, постоянное хранилище GRAPH_ARTIFACTS_DIR, публичный доступ без логина и пароля. Переменная GRAPH_ACCESS_PASSWORD больше не используется. Это общий доступ к одному рабочему месту, без изоляции пользователей и полноценного аудита доступа. Публичное демо следует запускать на синтетических данных. Оригиналы и результаты финансовых данных нельзя добавлять в открытый репозиторий. Прототип рассчитан на доверенные комплекты Parquet, не на приём произвольных файлов из интернета.

Для миллиона узлов потребуется отдельная версия: агрегаты в колоночном хранилище, предрасчёт признаков и сообществ, фоновые задания, выборка окрестности на сервере, стабильная пагинация и авторизация. Текущая реализация NetworkX в памяти такой масштаб не заявляет.

Короткая демонстрация

1. Загрузить комплект: показать число всех счетов, время и контроль качества.
2. Открыть приоритетный счёт: объяснить роль и четыре вклада в приоритет.
3. Нажать «Проверить переводы этого счёта»: показать маршрут и проверить даты, затем открыть конкретную исходную строку.
4. Во вкладке «Основания в операциях» выделить входящие или временные сопоставления; показать устойчивость к изменению весов.
5. Найти счёт четвёртого колена: показать ограничение наблюдения и следующую проверку.
6. Скачать справку, CSV и manifest: результат воспроизводим без презентации. Полный сценарий защиты — в DEMO_SCRIPT.md.

Отличие проекта — проверяемая цепочка «признак → исходные операции → ограничение → следующее действие», сохранение полного реестра и корректная обработка границ данных. Время работы аналитика и пользу для заказчика пока не измеряли; следующий шаг — проверка приоритетов экспертом на размеченных примерах.

Использованные материалы

README и starter.py организатора использованы как ориентир для схем данных и базового подхода; ядро приложения реализовано отдельно. Сторонние библиотеки: pandas, NumPy, PyArrow, NetworkX, SciPy, FastAPI, Uvicorn; Cytoscape.js 3.33.1 включён с MIT-лицензией в frontend/vendor. При анализе, разработке и тестировании использовался Codex; внешняя LLM не обрабатывает пользовательские переводы в работающем приложении. DEVELOPMENT_PLAN.md отражает исходный план; фактическое состояние и команды запуска описаны здесь.

Обновление встроенной инструкции

Основной текст — USER_GUIDE.md. После редактирования выполните npm install --no-save marked, затем node scripts/build-guide.mjs и сохраните обновлённый frontend/guide.html в Git. Для запуска сайта Node.js и marked не нужны: готовая инструкция включена в репозиторий. Страница доступна по ссылке «Как пользоваться сайтом».

Обновление отчёта проекта

Источник текста — docs/PROJECT_REPORT.md, иллюстрации на синтетическом наборе — docs/images/. Скрипт scripts/build-project-report.py создаёт docs/ScreenMentor_Project_Report.docx; для него отдельно требуется python-docx. Это инструмент сопровождения документации, не зависимость приложения. После пересборки отчёт нужно открыть или отрендерить и проверить все страницы; номер функциональной версии и результаты замеров обновлять только по фактическим проверкам.
