TraceFlow — анализ графа денежных переводов

Прототип для кейса HackAlem AI «Граф денег». TraceFlow помогает аналитику исследовать транзакционную сеть: найти клиента, понять его предполагаемую роль, изучить движение средств и выбрать узлы для ручной проверки.

Роли, кластеры и приоритет — объяснимые гипотезы на основе наблюдаемых переводов. Они не являются доказательством нарушения или вероятностью виновности.

Что реализовано

• Проверка трёх Parquet-файлов: узлы, направленные рёбра и транзакции. Сверяются суммы и число переводов по каждой паре, сохраняются длинные GID и изолированные узлы.
• Направленный граф NetworkX и метрики каждого GID: входящие и исходящие суммы, степени, число переводов, уникальные контрагенты, PageRank и betweenness.
• Шесть ролей по документированным правилам: consolidator, transit, distributor, terminal, coordinator, peripheral.
• role_score и priority_score в диапазоне 0–1, обоснование evidence с конкретными числами длиной до 200 символов.
• Louvain на взвешенной неориентированной проекции; исходные направления сохраняются в метриках и связях интерфейса.
• Три аналитических CSV фиксированной схемы, включая очередь из 20–100 узлов.
• Streamlit: поиск GID, карточка клиента, направленные связи, переход к контрагенту и возврат, TOP-20, каталог клиентов и кластеров, дневная история, скачивание отчётов и сводки по GID.
• Явно обозначенный синтетический mock-режим для демонстрации интерфейса.
• Общий запуск через run.py и автоматические проверки данных, аналитики, интеграции и UI.

Как работает решение

1. Пользователь запускает run.py с исходными файлами в data/.
2. Pipeline проверяет данные, строит направленный граф и сохраняет метрики каждого GID.
3. Аналитика применяет правила ролей и приоритета, выделяет сообщества и сохраняет CSV в output/.
4. Открывается Streamlit. Аналитик выбирает клиента из TOP-20 или ищет GID, читает объяснение, изучает связи и кластер.
5. Для дальнейшей проверки можно скачать результаты и Markdown-сводку выбранного клиента.

Повторный аналитический расчёт может использовать готовый node_metrics.csv: исходный граф и метрики в этом режиме не пересчитываются.

Правила ролей и пороги

Правила из src/roles.py применяются по порядку до первого совпадения. Каждый узел получает ровно одну роль. Обозначения: I и O — входящая и исходящая суммы KZT; S и R — числа уникальных отправителей и получателей; Ni и No — числа входящих и исходящих транзакций; B = min(I,O) / max(I,O) (0 при нулевом обороте). Сумма S + R складывает два направленных счётчика: один контрагент может учитываться в обоих.

Порядок	Роль	Условие для обычного узла	Условие для seed с неполным входом
0	peripheral — граница наблюдения	truncated_by_depth=true или depth >= 4 одновременно с O = R = No = out_degree = 0	То же условие; имеет приоритет над всеми следующими правилами
1	peripheral — малая активность	I + O = 0 или одновременно S + R <= 2 и Ni + No <= 2	То же условие
2	terminal — возможное удержание	I > 0 и O <= 0.20 × I	Не назначается
3	coordinator — признаки координации	S >= 5, R >= 5 и B >= 0.50	S >= 5 и R >= 5; денежный баланс не используется
4	consolidator — признаки консолидации	S >= 3, I > 0 и I > 1.20 × O	I > 0, S >= 3 и S >= 2 × max(R,1)
5	distributor — признаки распределения	R >= 3, O > 0 и O > 1.20 × I	O > 0, R >= 3 и R >= 2 × max(S,1)
6	transit — признаки транзита	I > 0, O > 0 и 0.75 <= O/I <= 1.25	Не назначается
7	peripheral — роль не определена	Ни одно предыдущее условие не выполнено	То же условие

У seed входящий поток неполон, поэтому для него используются структурные правила без отношения денежных потоков. На границе глубины отсутствие выхода не подтверждает удержание средств: назначается peripheral с role_score=0.20 и пояснением. role_score отражает силу эвристических признаков выбранной роли, priority_score — приоритет ручной проверки; обе оценки находятся в диапазоне 0–1 и не являются вероятностями. Полные формулы и правила округления приведены в analytics.md.

Технологии

Назначение	Технология
Язык и целевая версия	Python 3.12.10
Таблицы и Parquet	pandas, NumPy, PyArrow
Направленный граф, метрики, Louvain	NetworkX; SciPy для численных вычислений
Интерфейс	Streamlit, HTML/CSS и SVG связей
Проверки	unittest, Streamlit AppTest
AI-модели, API и внешние сервисы	Не подключены; анализ выполняется локальными алгоритмами

Зависимости приложения перечислены в requirements.txt. Для запуска не нужны API-ключи или облачный аккаунт.

Архитектура

flowchart TD
    A["data/: nodes, edges, transactions.parquet"] --> B["loader: проверка схем и агрегатов"]
    B --> C["graph_builder + metrics: направленный граф"]
    C --> D["node_metrics.csv"]
    B --> E["edges.csv: направленные связи"]
    D --> F["roles + priority"]
    D --> G["clustering: Louvain"]
    E --> G
    F --> H["export: три аналитических CSV"]
    G --> H
    H --> I["Streamlit: исследование GID"]
    D --> I
    E --> I
    A -. "история переводов" .-> I
    R["run.py"] -. "управляет запуском" .-> C
    R -. "запускает" .-> I

Компонент	Ответственность
run.py	Полный расчёт и запуск интерфейса одной командой
src/loader.py	Чтение и проверка Parquet
src/graph_builder.py, src/metrics.py	Направленный граф, метрики всех узлов
src/roles.py, src/priority.py	Правила, оценки и объяснения
src/clustering.py	Взвешенная проекция и сообщества Louvain
src/export.py, src/pipeline.py	Проверка результатов, CSV и последовательность расчёта
ui/	Чтение аналитики, поиск, карточки, граф, таблицы и скачивание
data/, mock/	Предоставленная выгрузка и отдельный синтетический пример
tests/	Проверки модулей, полного расчёта и UI

UI не определяет роли и не пересчитывает аналитические оценки. Подробные правила — в analytics.md, контракт между компонентами — в docs/integration.md.

Установка и запуск

Нужен Python 3.12.10; целевая версия указана в .python-version. Установите её перед созданием окружения. Команды выполняются из корня репозитория.

Получить код

git clone https://github.com/BAITC-Hacks/hack-c4e364b4-shakarim.git
cd hack-c4e364b4-shakarim
git switch main

Инструкция относится к интегрированной версии в ветке main.

macOS / Linux

python3.12 --version
python3.12 -m venv .venv
.venv/bin/python -m pip install -r requirements.txt
.venv/bin/python run.py

Windows PowerShell

py -3.12 --version
py -3.12 -m venv .venv
.\.venv\Scripts\python.exe -m pip install -r requirements.txt
.\.venv\Scripts\python.exe run.py

Активация окружения не требуется: команды используют его интерпретатор напрямую. Проверка версии должна показать 3.12.10; обозначение 3.12 в команде само по себе не устанавливает нужную patch-версию.

После установки весь проект запускается одной командой python run.py с Python из окружения. По умолчанию она читает data/, создаёт пять CSV и analysis_context.json в output/, затем открывает Streamlit на http://localhost:8501. Остановка — Ctrl+C.

Дополнительные режимы (далее python означает интерпретатор созданного окружения):

# Только расчёт и CSV
python run.py --analysis-only

# Готовые результаты; при их отсутствии UI показывает маркированный mock
python run.py --ui-only

# Другие папки и порт, без автоматического открытия браузера
python run.py --data data --output-dir output --port 8502 --headless

# Только аналитический этап по готовым метрикам и связям
python src/pipeline.py --input output/node_metrics.csv --edges output/edges.csv --output-dir output

# Отдельный полный pipeline без интерфейса
python src/pipeline.py --data data --output-dir output

После нового клонирования --ui-only показывает роли, кластеры и TOP из сохранённых в Git отчётов. Для связей, метаданных seed/depth и дневной истории сначала выполните полный python run.py (либо python run.py --analysis-only, затем --ui-only): он создаёт локальные node_metrics.csv, edges.csv и проверяемый контекст запуска.

Относительные пути аргументов разрешаются от корня проекта. run.py передаёт каталоги интерфейсу. При отдельном запуске python -m streamlit run ui/app.py можно задать переменные окружения TRACEFLOW_DATA_DIR и TRACEFLOW_RESULTS_DIR.

Режим --input сохраняет входные метрики и рёбра с каноническими именами колонок вместе с отчётами и контекстом запуска. Без --edges связи нельзя восстановить из агрегированных метрик: узлы получают отдельные кластеры, а edges.csv содержит только заголовок, заменяя старые связи. Для сетевых сообществ передайте рёбра того же набора данных. Подробности — в контракте интеграции.

Как проверить решение

Сценарий для жюри:

1. Установите зависимости и выполните python run.py.
2. В боковой панели выберите «Авто: output → mock». Источник должен быть «Готовые результаты пайплайна», а не синтетическое демо.
3. Найдите GID 100000003016635100 из приложенной выгрузки. Прочитайте роль, оценку, evidence и кластер; переключите входящие/исходящие связи.
4. Откройте Top Nodes, перейдите к клиенту, затем к связанному GID и вернитесь. Скачайте сводку по GID и аналитические CSV.
5. Найдите 100000000404740100 — узел на глубине 4 без исходящих связей; карточка должна объяснять границу наблюдения. Найдите 100000000456947100 — изолированный узел, который не должен исчезать из результатов.
6. При желании переключитесь на «Демо: mock CSV» и найдите 901245. Значения в этом режиме синтетические.

Предоставленная выгрузка содержит 2 248 узлов, 3 119 направленных рёбер, 4 840 транзакций и 81 seed. Полный запуск сохраняет все GID, включая 19 изолированных seed-узлов. В top_nodes.csv для этого набора формируется 100 строк; UI показывает первые 20 и позволяет переходить к остальным.

Автоматическая проверка:

python -m pip install -r requirements-test.txt
python -m unittest discover -s tests -v

Проверяются схемы, точность длинных GID, согласованность рёбер и транзакций, роли и ограничения наблюдения, диапазоны оценок, длина evidence, кластеризация, экспорт и UI. Интеграционные тесты используют временные каталоги. Число тестов и время запуска зависят от версии кода и окружения; актуальный результат выводит команда.

Подробный сценарий показа: docs/demo.md.

Данные и интеграции

Источник — локальная выгрузка внутрибанковских переводов за июль 2026 года: обход по исходящим переводам от 81 seed, глубина до четырёх колен, порог от 5 000 KZT. Это параметры предоставленного набора, а не универсальные ограничения загрузчика. Описание датасета.

Входной файл	Обязательные колонки
data/nodes.parquet	gid, depth, is_seed
data/edges.parquet	src, dst, sum_kzt, n_tx, depth
data/transactions.parquet	src, dst, date, sum_kzt

Полный расчёт создаёт node_metrics.csv, edges.csv и три обязательных отчёта:

Отчёт	Фиксированная схема колонок
nodes_roles.csv	gid, role, role_score, cluster_id, priority_score, evidence
clusters.csv	cluster_id, n_nodes, n_seed, sum_kzt_internal, top_gids, hypothesis
top_nodes.csv	rank, gid, role, priority_score, why

GID исходных Parquet — int64; CSV и UI сохраняют идентификаторы без округления через float или JavaScript Number. Для поиска, ролей и связей UI достаточно пяти CSV одного запуска. Pipeline дополнительно создаёт analysis_context.json: режим расчёта, путь к источнику и контрольные суммы SHA-256.

Дневная история и дополнение метаданных из Parquet подключаются к готовым результатам только при совпадении контекста, исходных файлов и пяти CSV. После расчёта из CSV метрик либо без подтверждённого контекста исходная история не подключается: интерфейс сообщает об этом. После переноса исходных данных на другой путь повторите полный расчёт. Режим «Исходные данные» позволяет отдельно изучать Parquet без аналитических оценок.

Три обязательных отчёта по ссылкам выше включены в Git как готовый результат для приложенного датасета. Полный запуск воспроизводит их и создаёт вспомогательные output/node_metrics.csv, output/edges.csv и output/analysis_context.json; эти вспомогательные файлы остаются локальными и исключены из Git. Предоставленный набор data/ и синтетический mock/ также хранятся в репозитории.

Приложение не отправляет транзакционные данные во внешние API. Обученная AI-модель, банковская интеграция и внешняя база данных в текущей версии отсутствуют.

Ограничения

• Наблюдается один месяц внутрибанковских переводов выше порога. Переводы за другие периоды, вне банка и ниже порога не представлены.
• Входящий поток seed неполон, поэтому pass_ratio и совместимый pass_through для seed отсутствуют. Глубина 4 ограничивает дальнейшее наблюдение. Эти ограничения учитываются в правилах и пояснениях; отсутствие наблюдаемой связи не доказывает отсутствие реального перевода.
• role_score отражает силу эвристических признаков, priority_score — очередь ручной проверки. Размеченного эталона для измерения точности ролей нет; оценки не являются вероятностями.
• Louvain зависит от состава и весов сети. Seed алгоритма фиксирован для воспроизводимости; обновление данных или версий библиотек может изменить сообщества.
• PageRank и betweenness экспортируются как метрики; текущие правила ролей и приоритета не используют их напрямую.
• Для обязательного TOP-20 pipeline требует минимум 20 узлов. Mock служит демонстрации интерфейса и не заменяет анализ предоставленного набора.
• Данные и граф загружаются в память. Ниже 10 000 узлов betweenness рассчитывается полностью, от 10 000 — по выборке до 500 узлов. Работа на 1 млн узлов не подтверждена: понадобятся измерения памяти и времени, потоковая агрегация, серверное хранение и фильтрация, более масштабируемые графовые вычисления. Это план развития.
• Граф UI показывает до 10 соседей на странице; остальные доступны через переключатель. Сводка по GID включает все наблюдаемые связи клиента.
• Приложение предназначено для локальной демонстрации; многопользовательский доступ и авторизация не реализованы.

Презентация для питча

docs/pitch.html — автономная HTML-презентация из 10 слайдов на пять минут. Откройте локальный файл в браузере; после клонирования репозитория дополнительные зависимости не нужны. Данные, граф и актуальный снимок интерфейса встроены в файл.

Управление: ← / → — слайды, F — полный экран, N — заметки докладчика, G — обзор слайдов, T — таймер, P — печать или сохранение PDF. Для живого демо предварительно запустите python run.py. Презентация содержит снимок результатов приложенного датасета; после изменения аналитики её цифры нужно актуализировать отдельно.

Deployed-версия и материалы

Подтверждённой ссылки на опубликованную версию в репозитории нет. Для показа используйте локальный запуск python run.py.

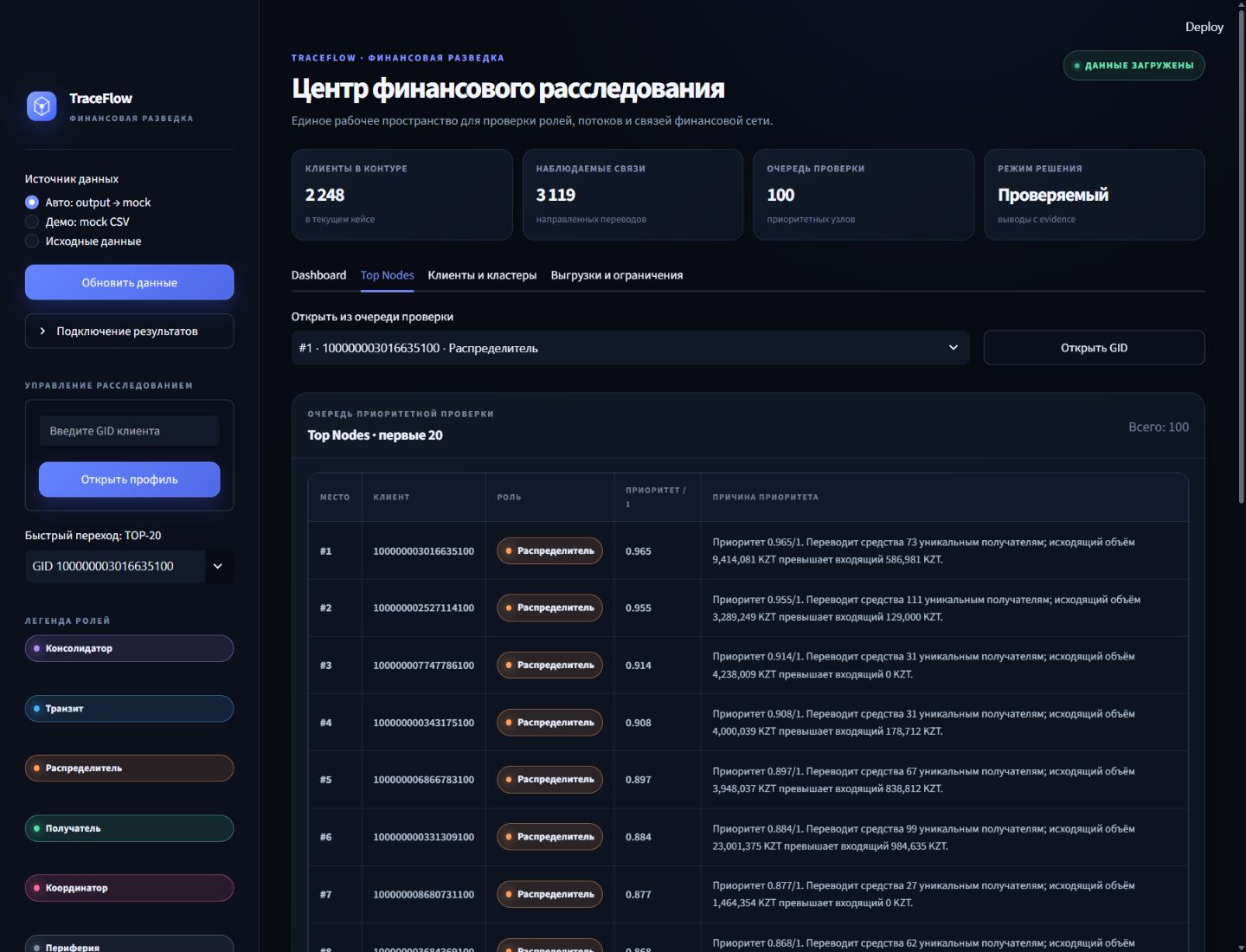

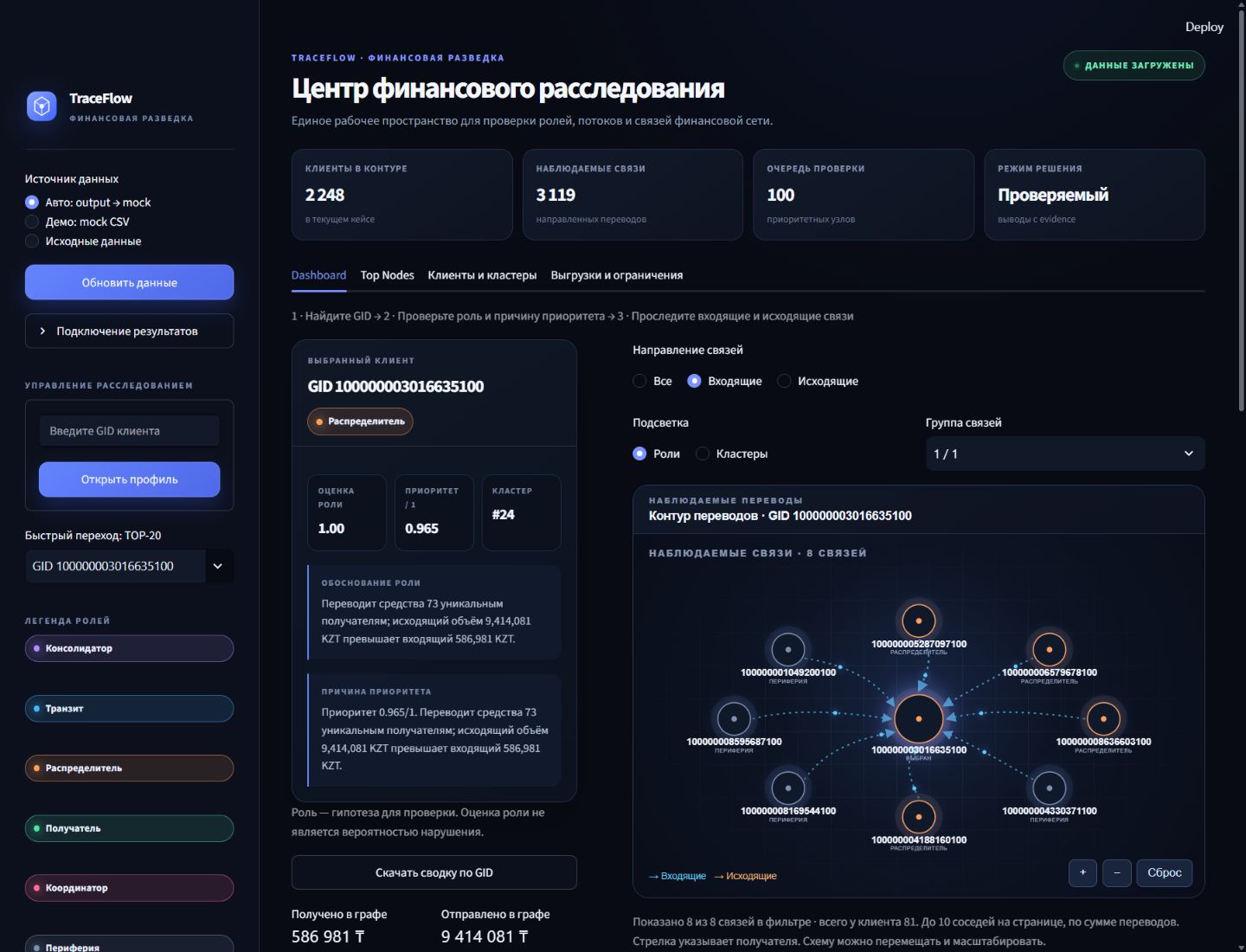

Скриншоты показывают интерфейс; аналитические значения могут отличаться после пересчёта:
